歼-10c外观错误

[Keil礦ision5]

本帖聚焦于目前游戏中歼10C在3D建模上的错误

鉴于目前的歼10C处于相当程度的赶工状态，我先不把它们当作bug提交，在这讨论汇总整理一下

[Keil礦ision5]

在J10C集中讨论贴中的部分

注意到可能不是所有人都能注意到J10A与J10C之间的区别
简单而言J10C相比J10A，使用了DSI进气道（又称蚌式进气道），而双座的J10S与J10A在驾驶舱以外的诸多特征一致，八一飞行表演队的J10CY与J10C在机背、机炮以外的诸多特征与J10C一致
Reddit - https://i.redd.it/u7fh05l33izd1.jpeg

此外对于机身上的各种用途不明的开孔，因无关本帖讨论重点暂且统一称其为进气口/排气口。

[Keil礦ision5]

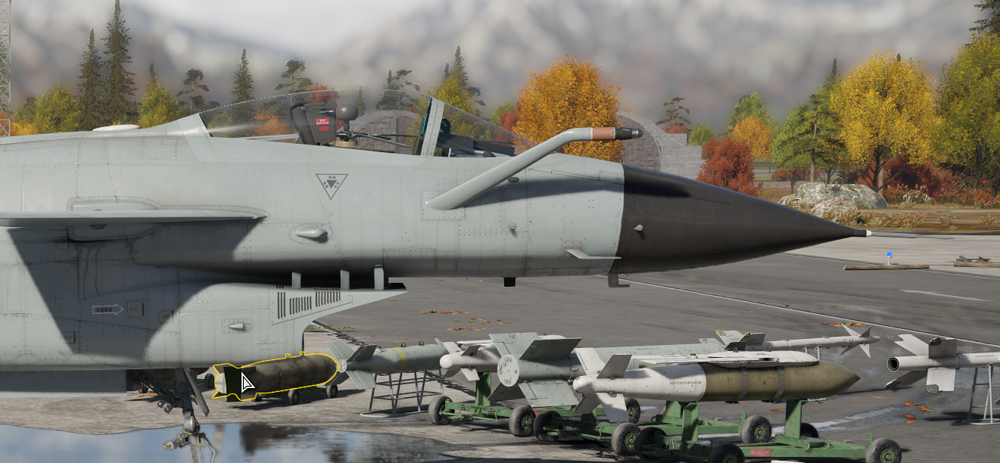

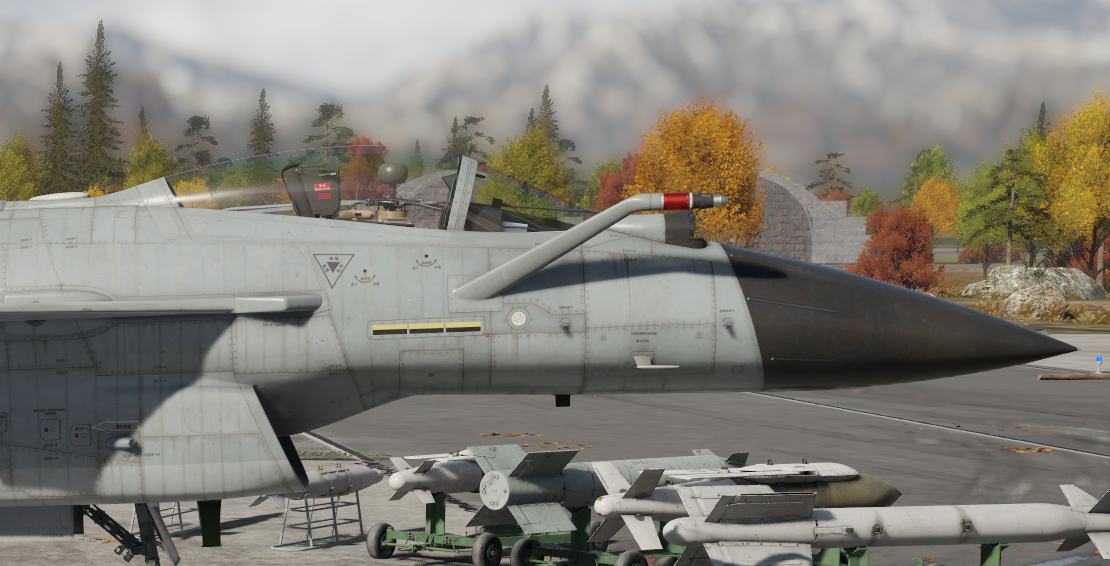

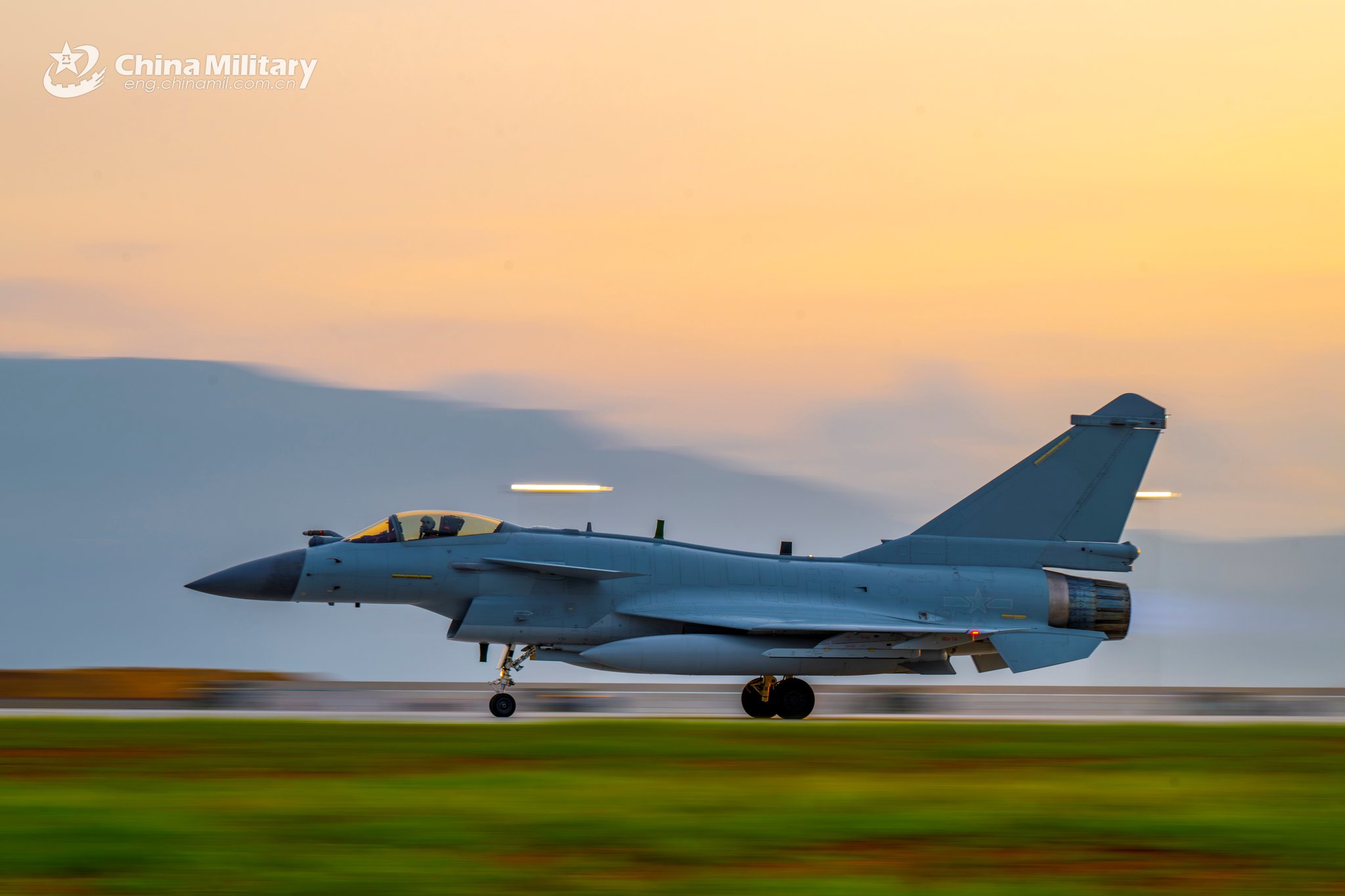

雷达罩颜色过深

对比现实照片，虽然颜色因种种原因在照片中呈现地略有区别，不过总体上能得出C的雷达罩颜色比A浅。目前游戏中C的雷达罩颜色直接复制自A，而这很明显是不准确的。

Spoiler

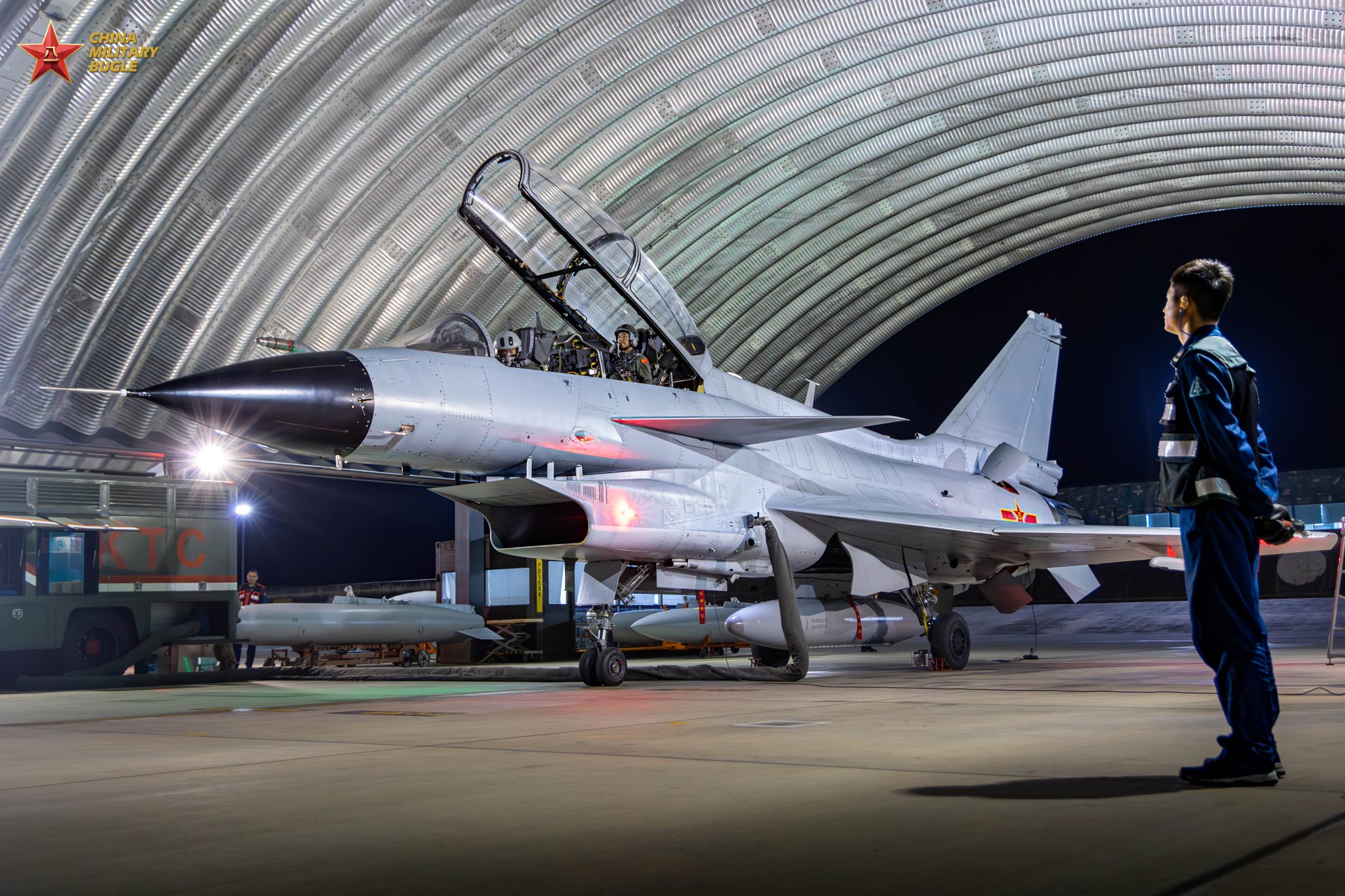

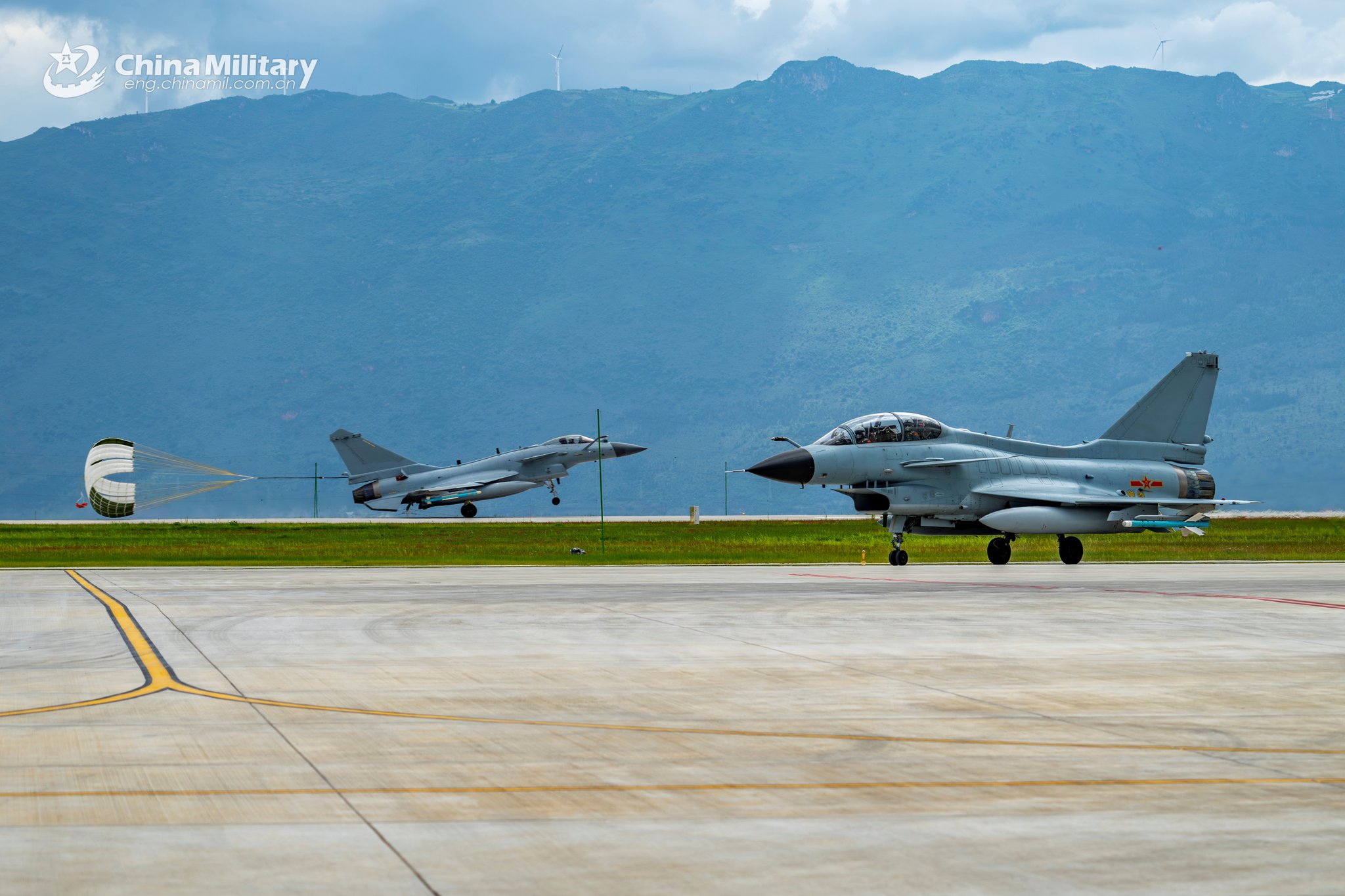

C与S同框
C与歼11同框

[Keil礦ision5]

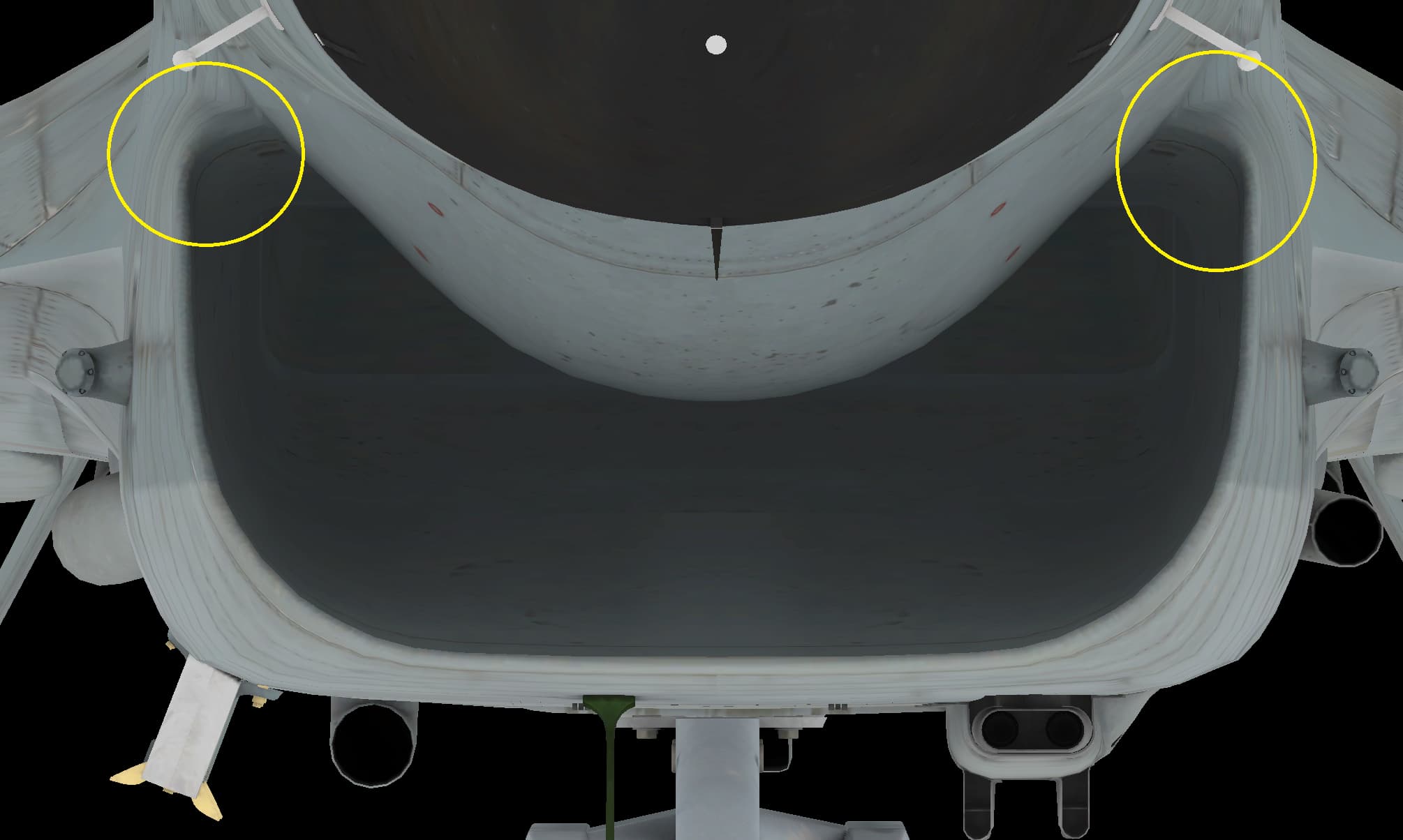

发动机进气道唇口形状

见https://community.gaijin.net/issues/p/warthunder/i/0kWmHPWI1ytZ

我也补两张

Spoiler

J-10C正面照 图源微博@前站起飞(1920×1280)

[Keil礦ision5]

翼身过渡区域排气口数量与样式

见 [DEV] J-10C Incorrect Exhaust Port Model // Gaijin.net // Issues

[Keil礦ision5]

鸭翼前方天线罩不应与机身同色

使用透波材料的天线罩与机身金属蒙皮存在色差

Spoiler

地球online截图

地球online截图

[Keil礦ision5]

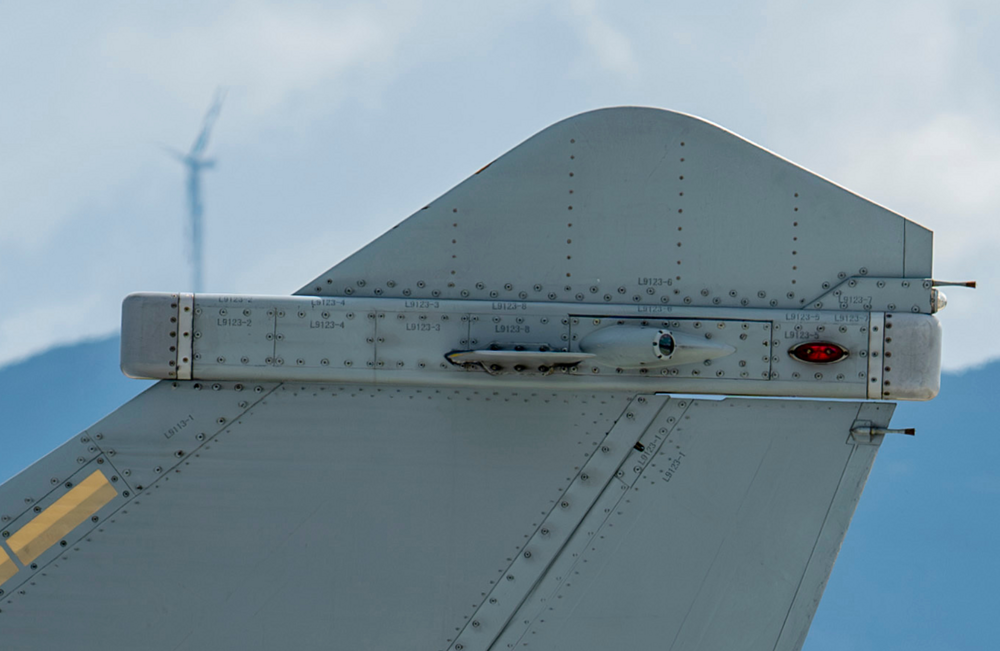

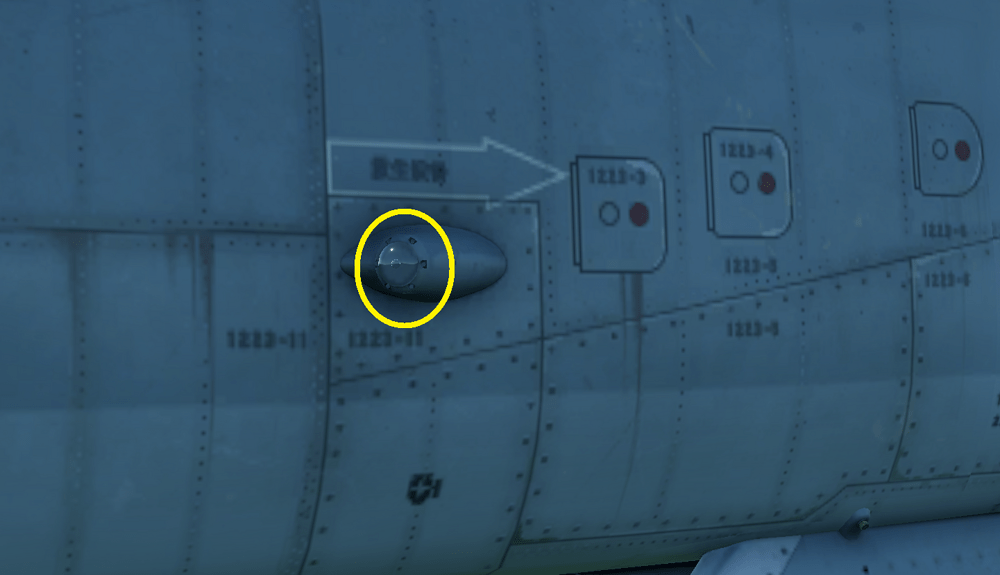

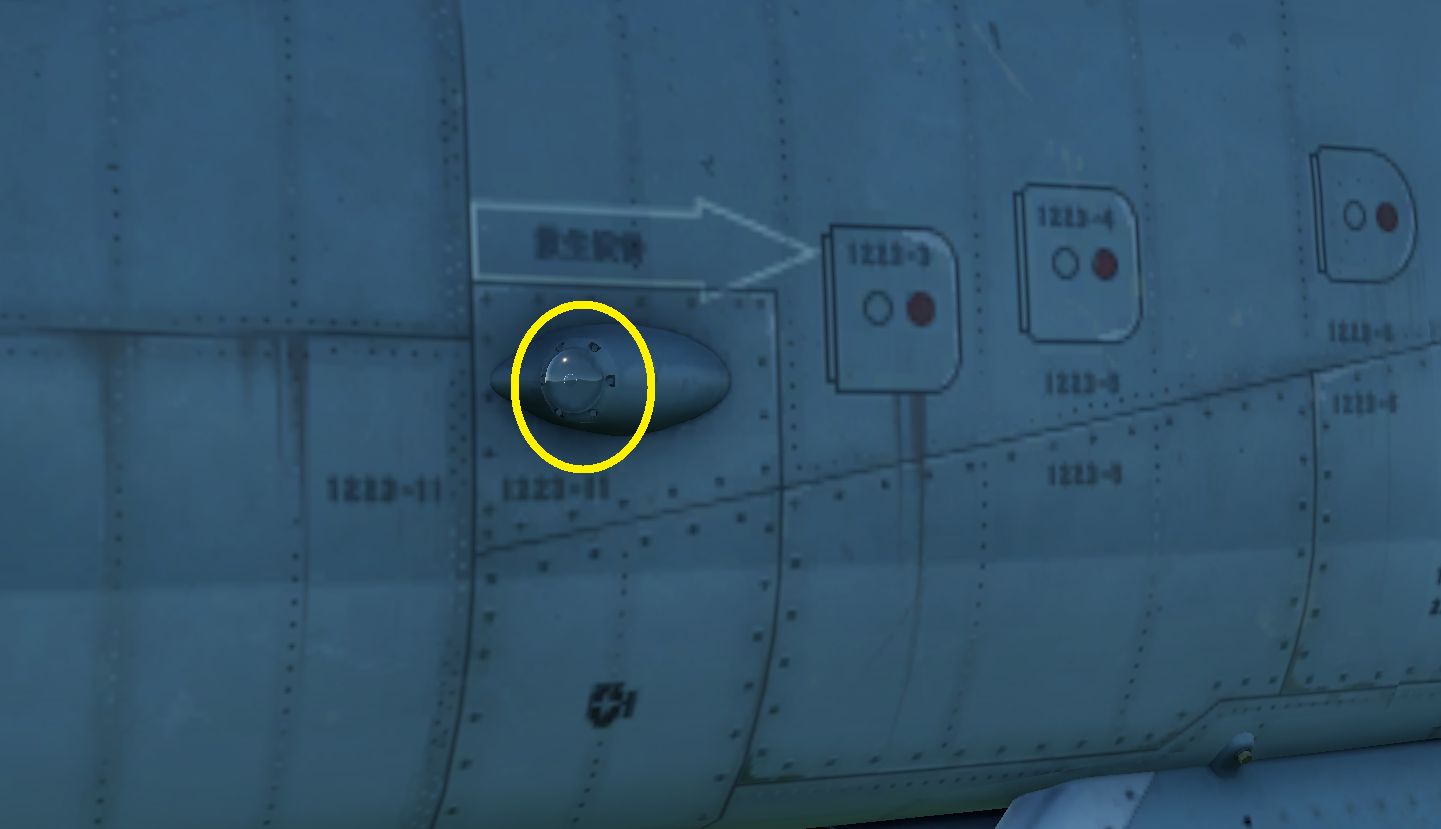

导弹接近告警窗口样式

C的导弹接近告警传感器窗口是深色平坦的样式，而游戏内做得和灯泡一样bulingbuling的。
（垂尾和进气道两侧的都是）

Spoiler

C进气道左侧导弹接近告警 图源微博@前站起飞

[Keil礦ision5]

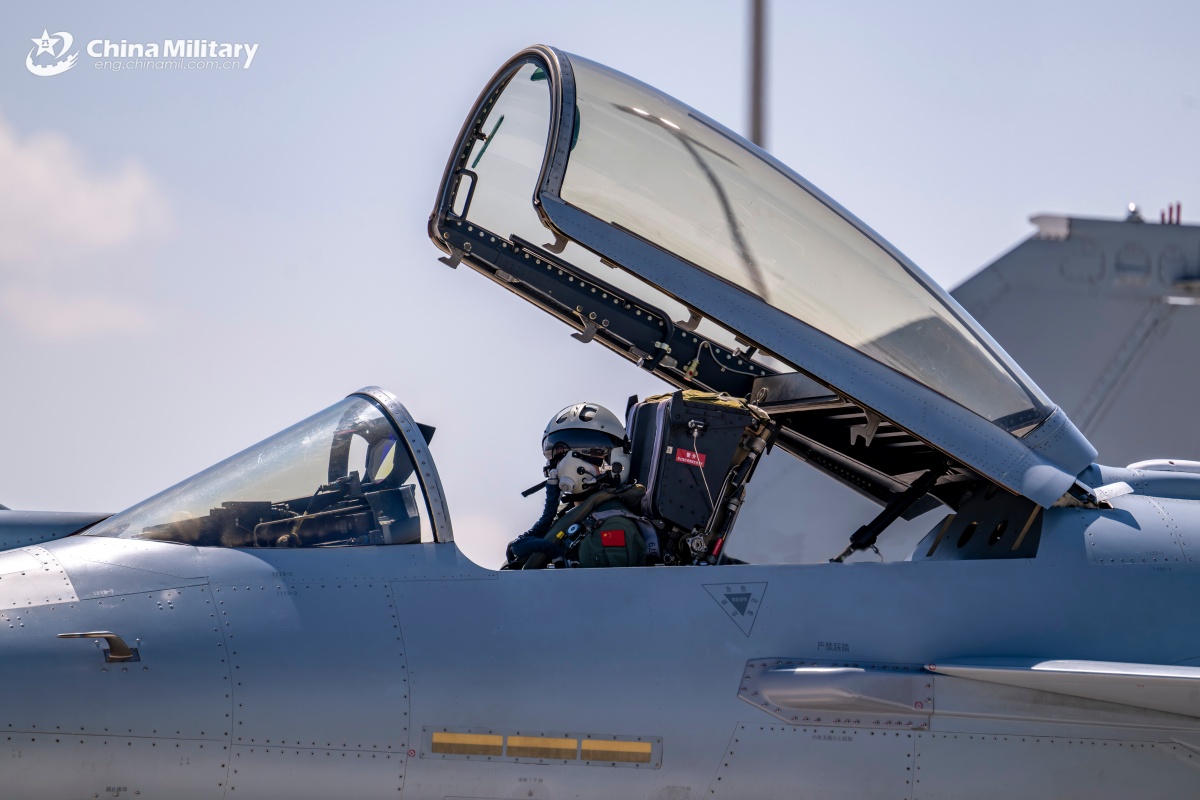

机炮上方进气口

C型将此处进气口移除

Spoiler

现实中A/S的样式

现实中C的样式

[Keil礦ision5]

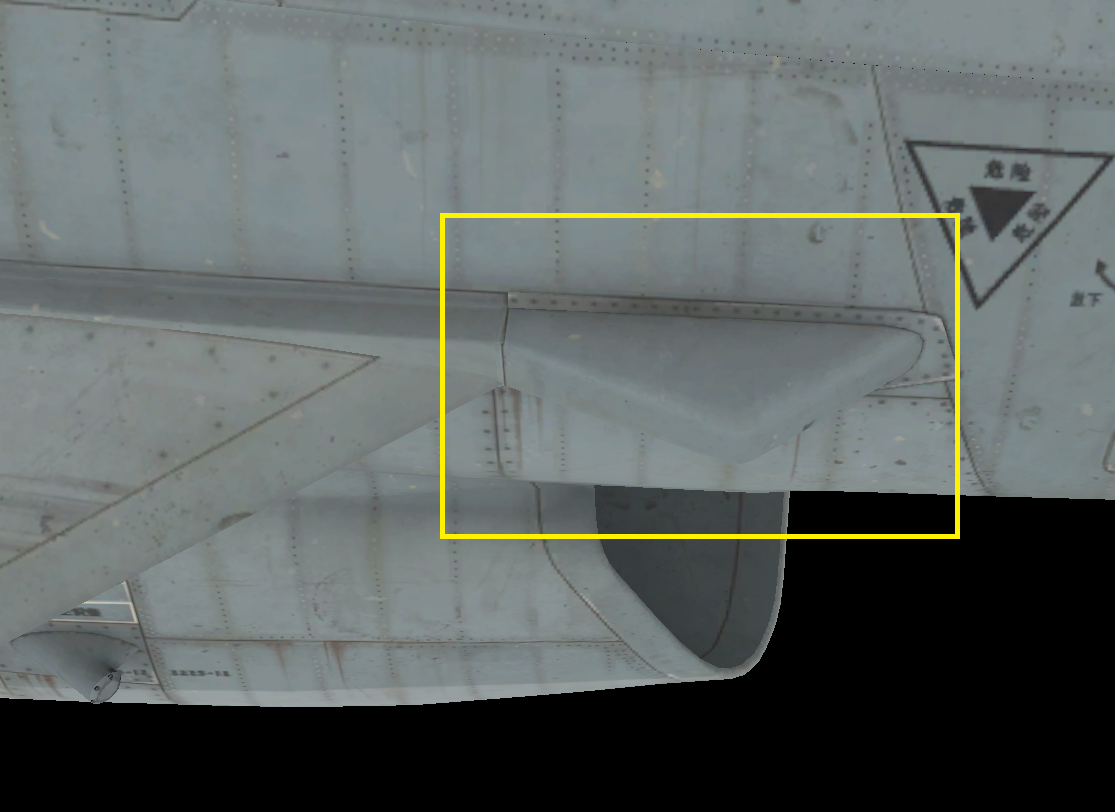

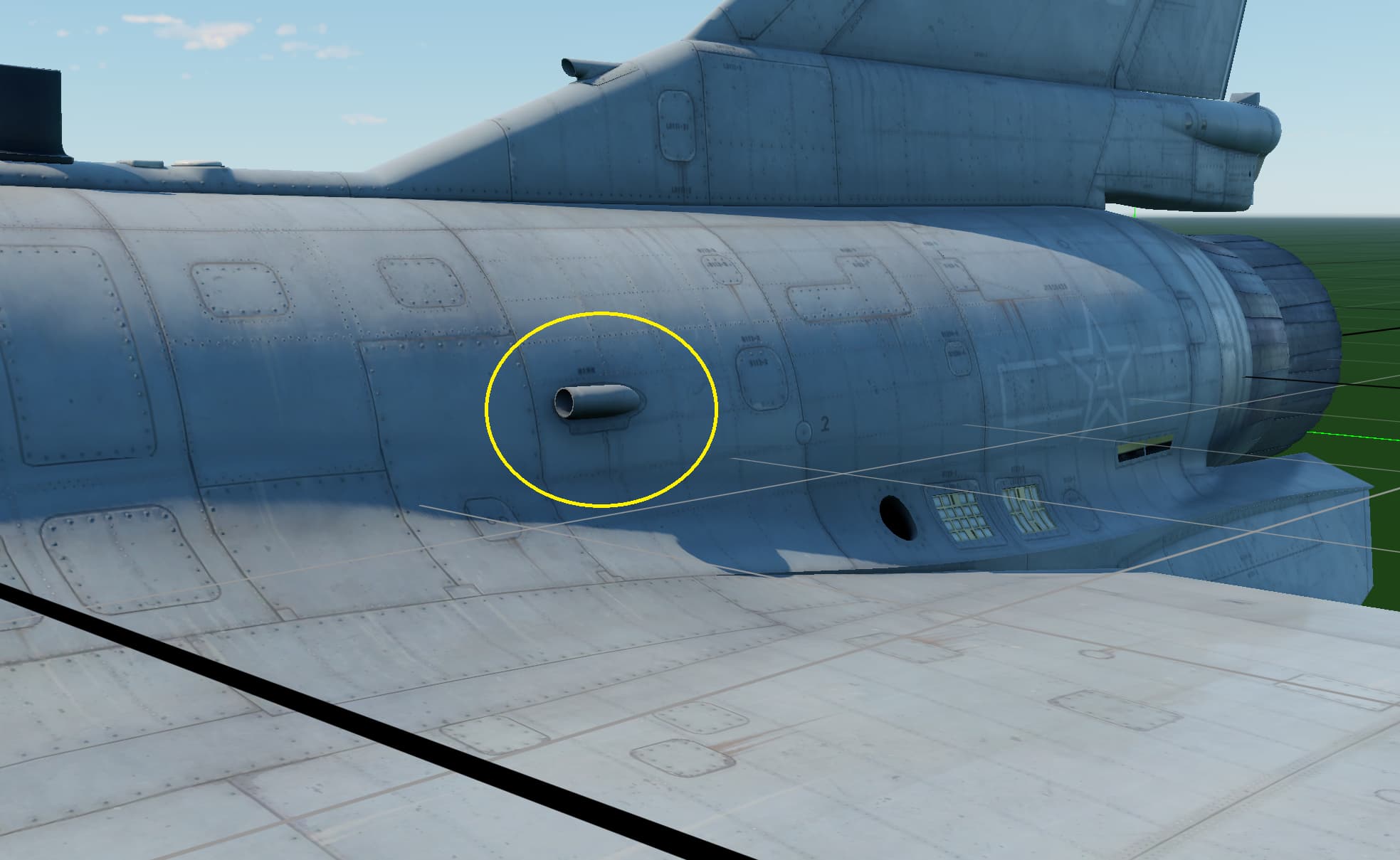

机身蜂腰进气口样式应不同

C将A/S的凸出进气口改为内凹式

Spoiler

地球online的C截图
地球online的C截图

[Keil礦ision5]

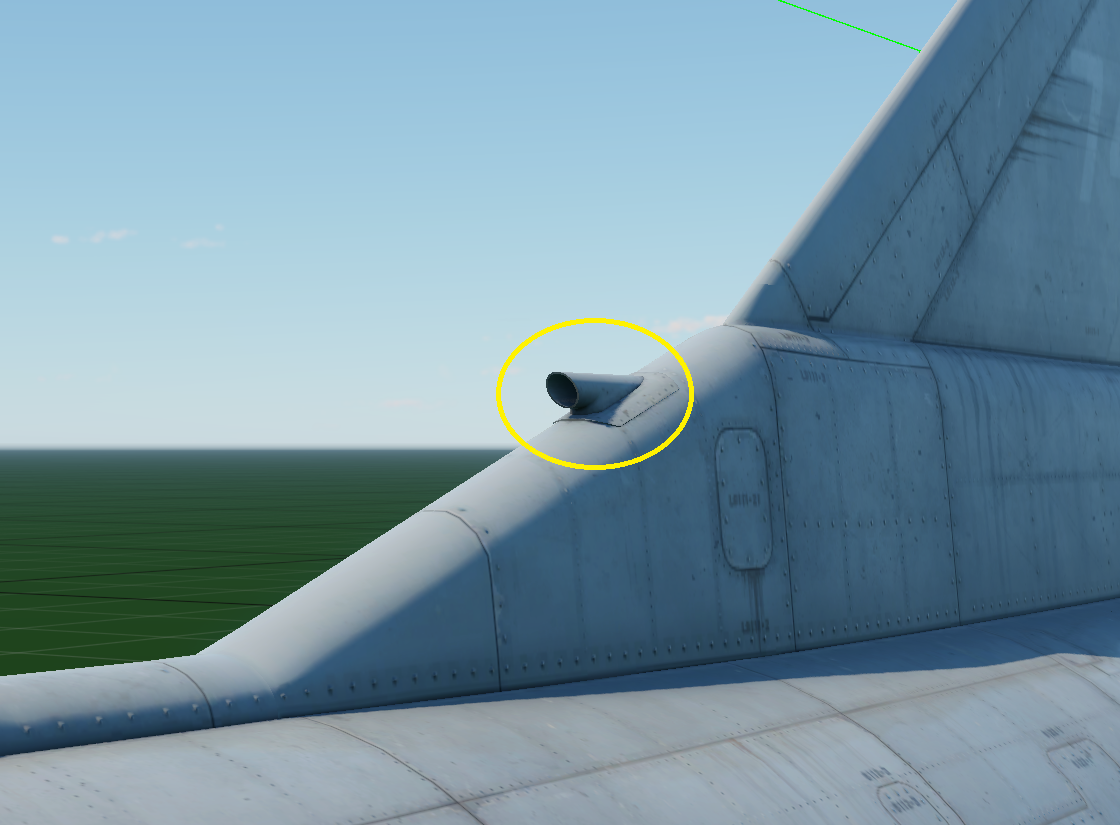

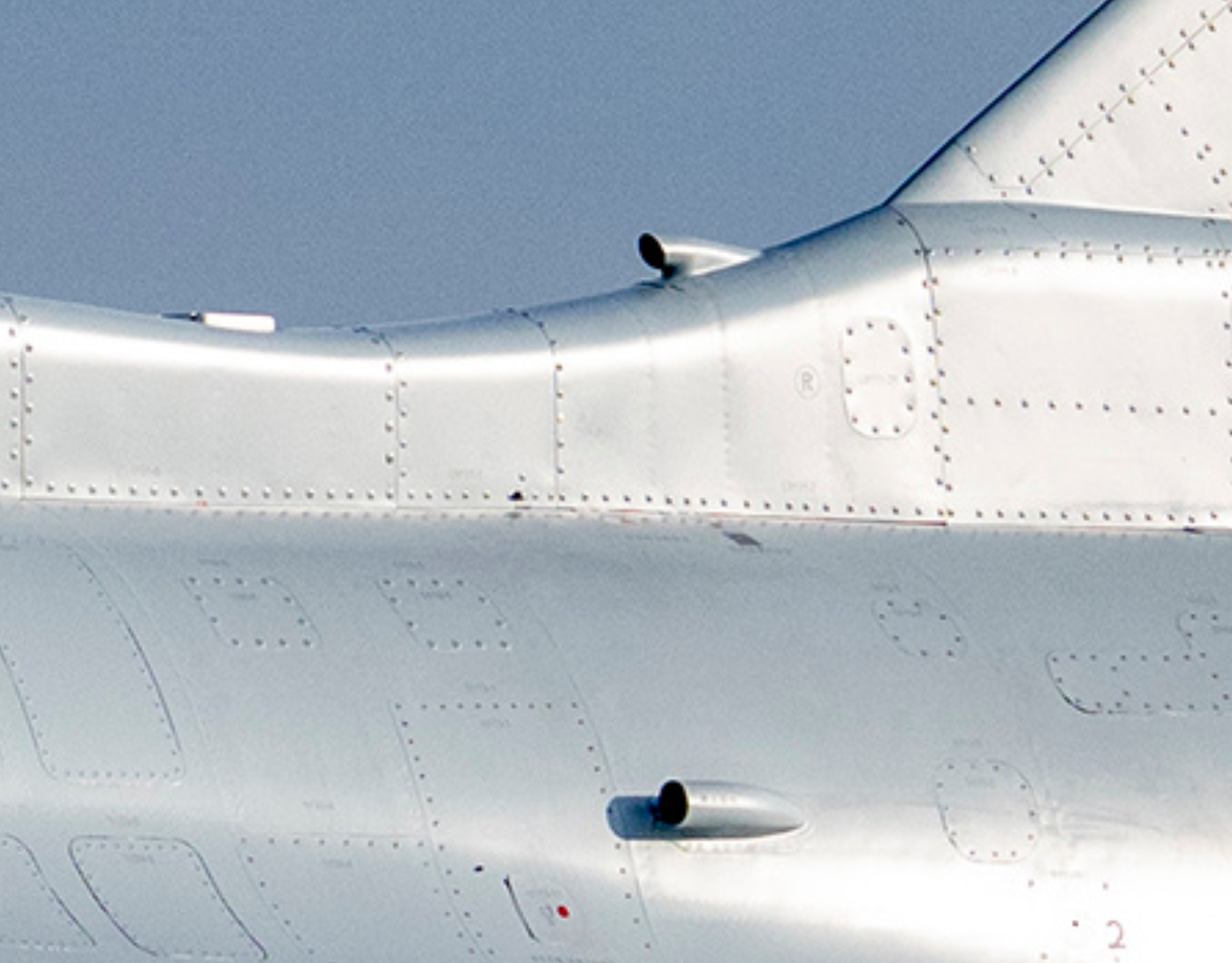

垂尾根部前缘进气口样式区别

这条有点难绷
仔细观察可以发现A/S与C样式略有区别，相比之下A/S的开口截面积更大且弯曲，C开口小且笔直
游戏里目前A和C都是直的

Spoiler

区别有点小多放几张

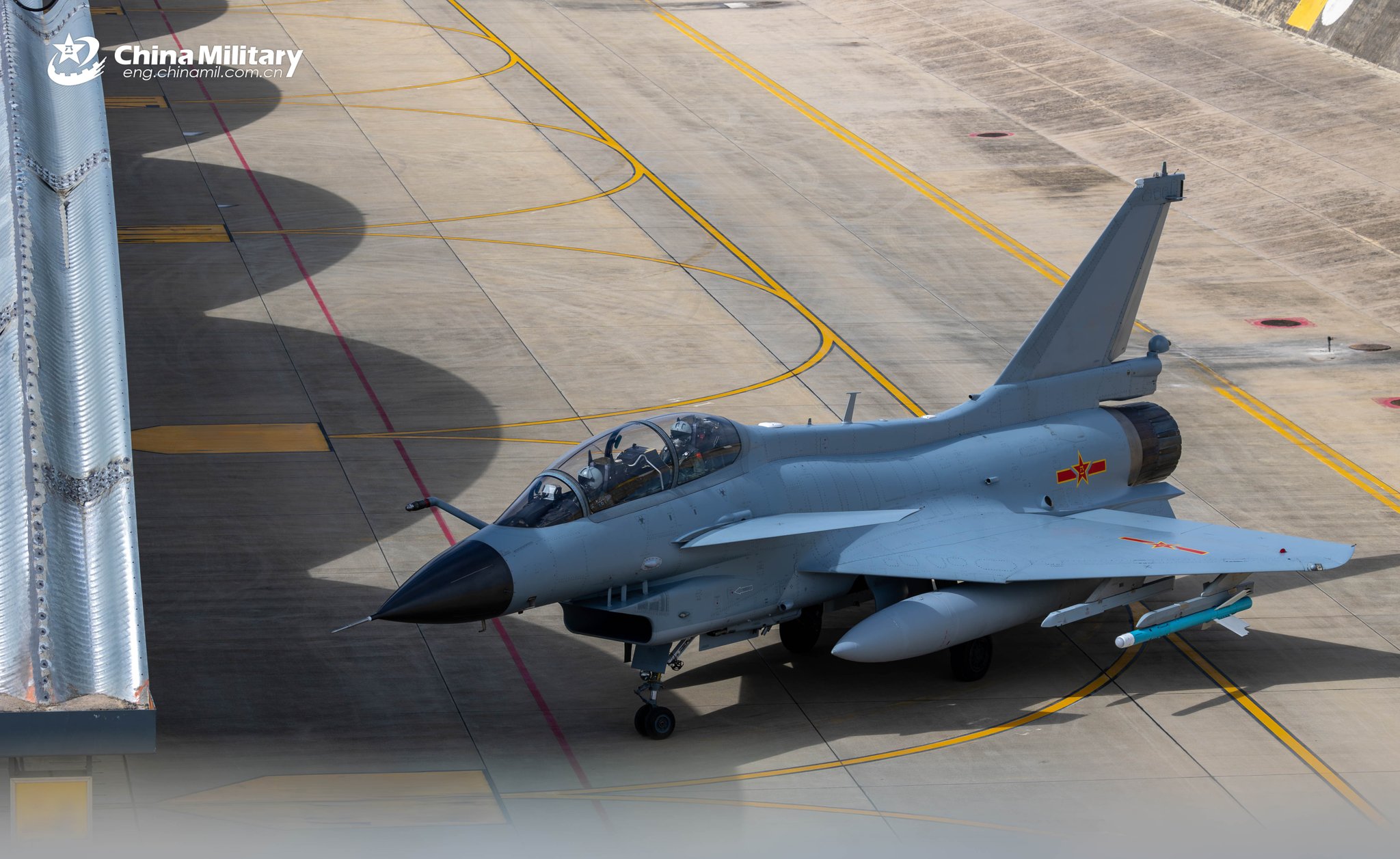

S 还是这张图
S
S
S

C
C
C
C
C

[Keil礦ision5]

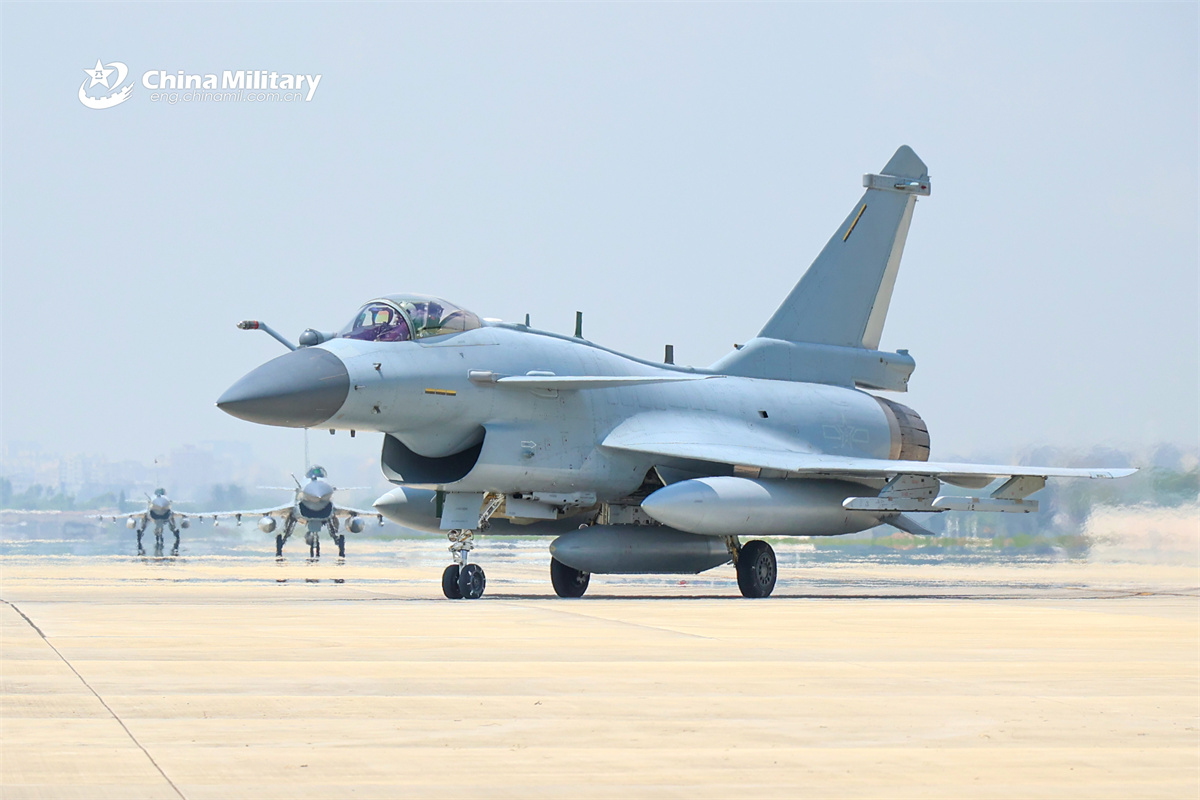

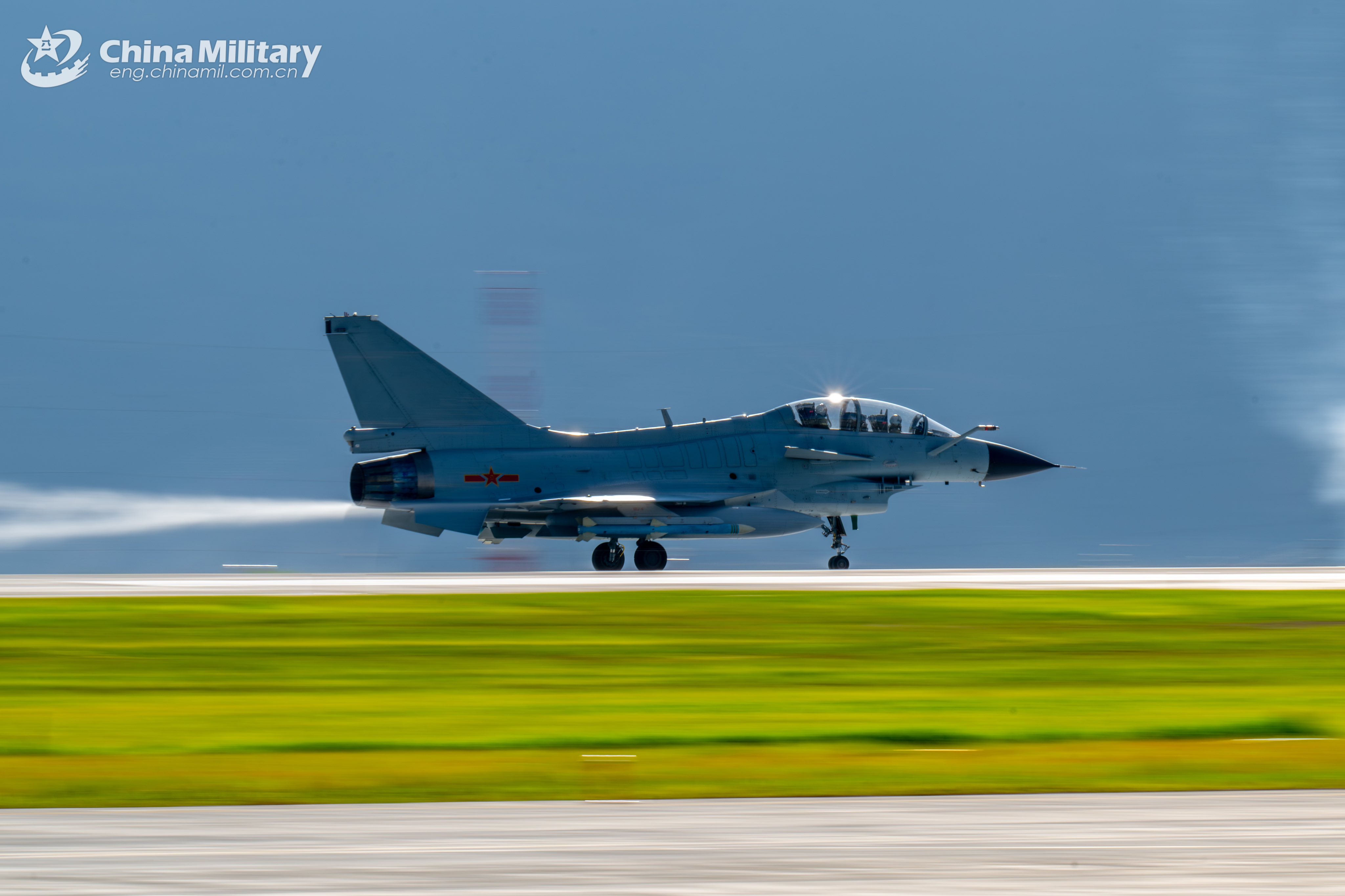

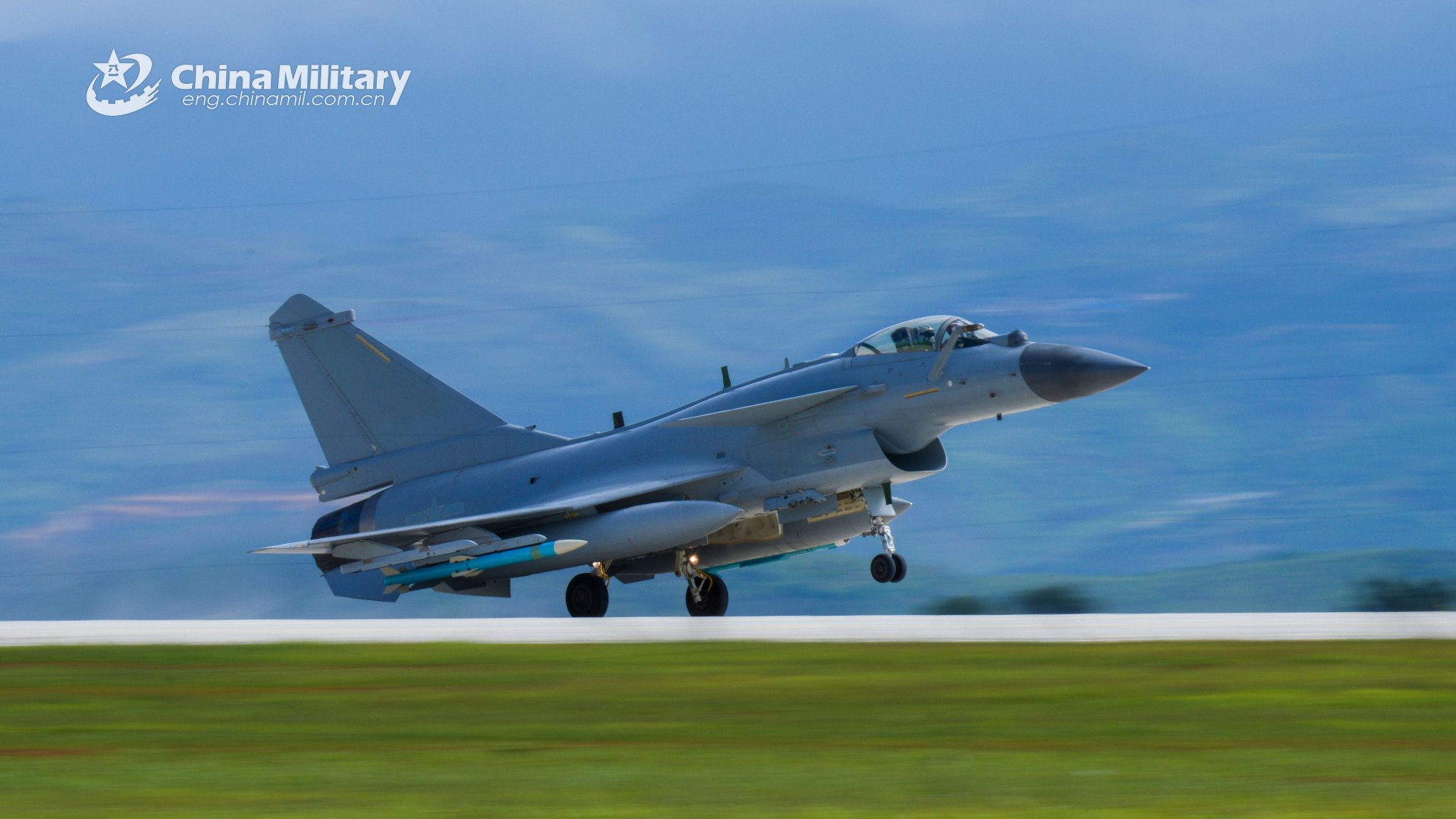

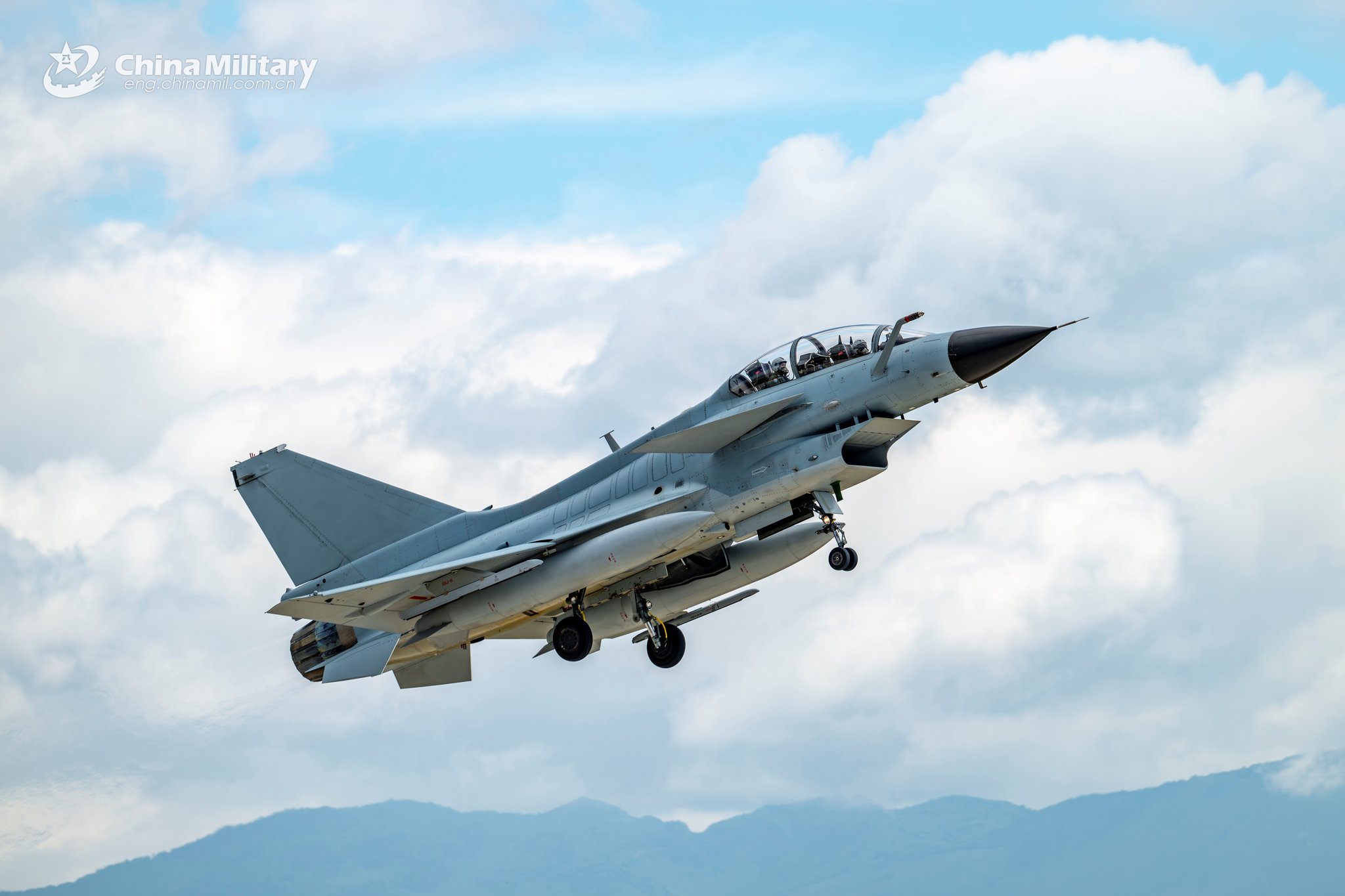

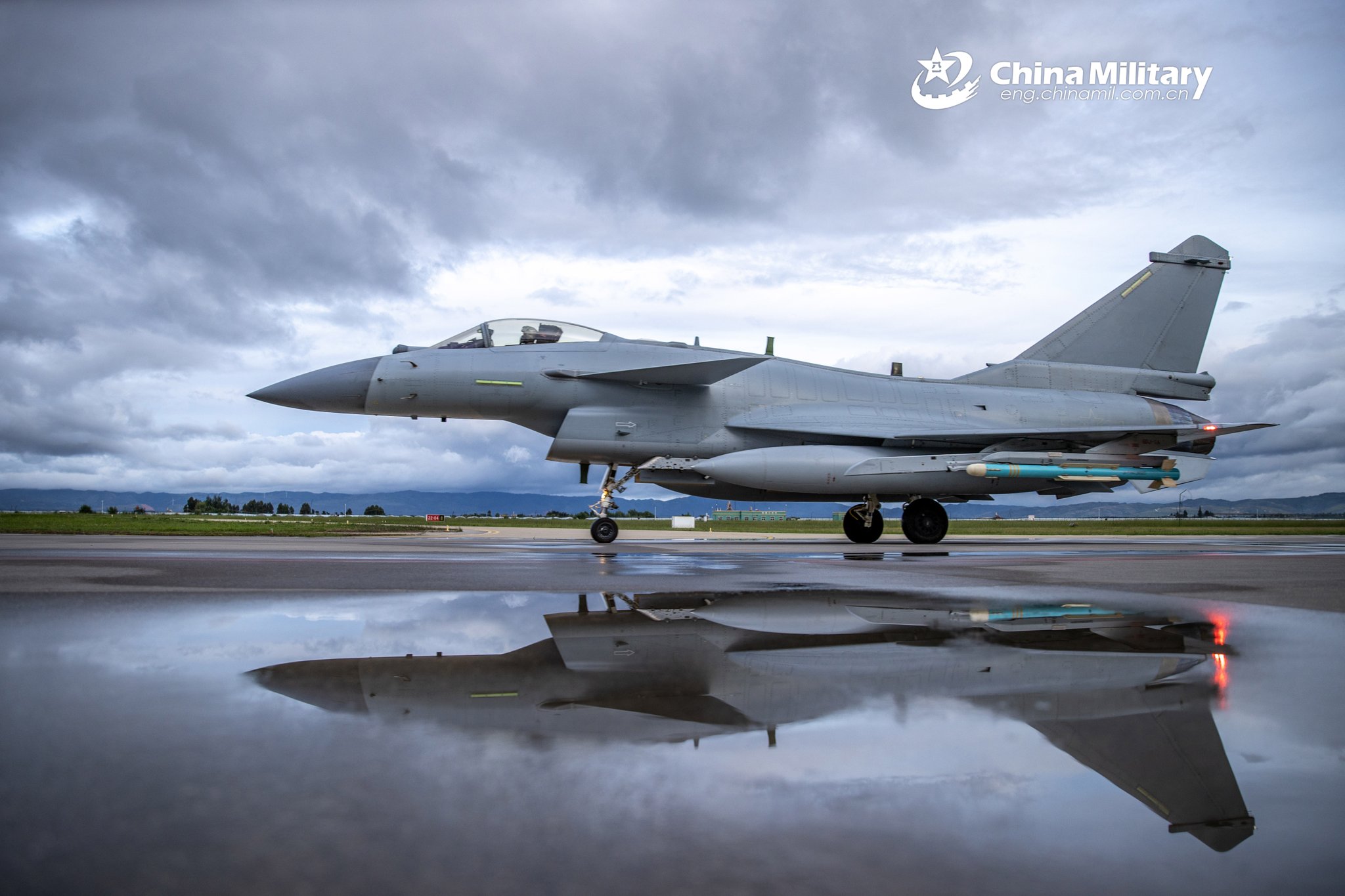

机腹进排气口与天线

多处不同，具体见图，或者自己找图吧

Spoiler

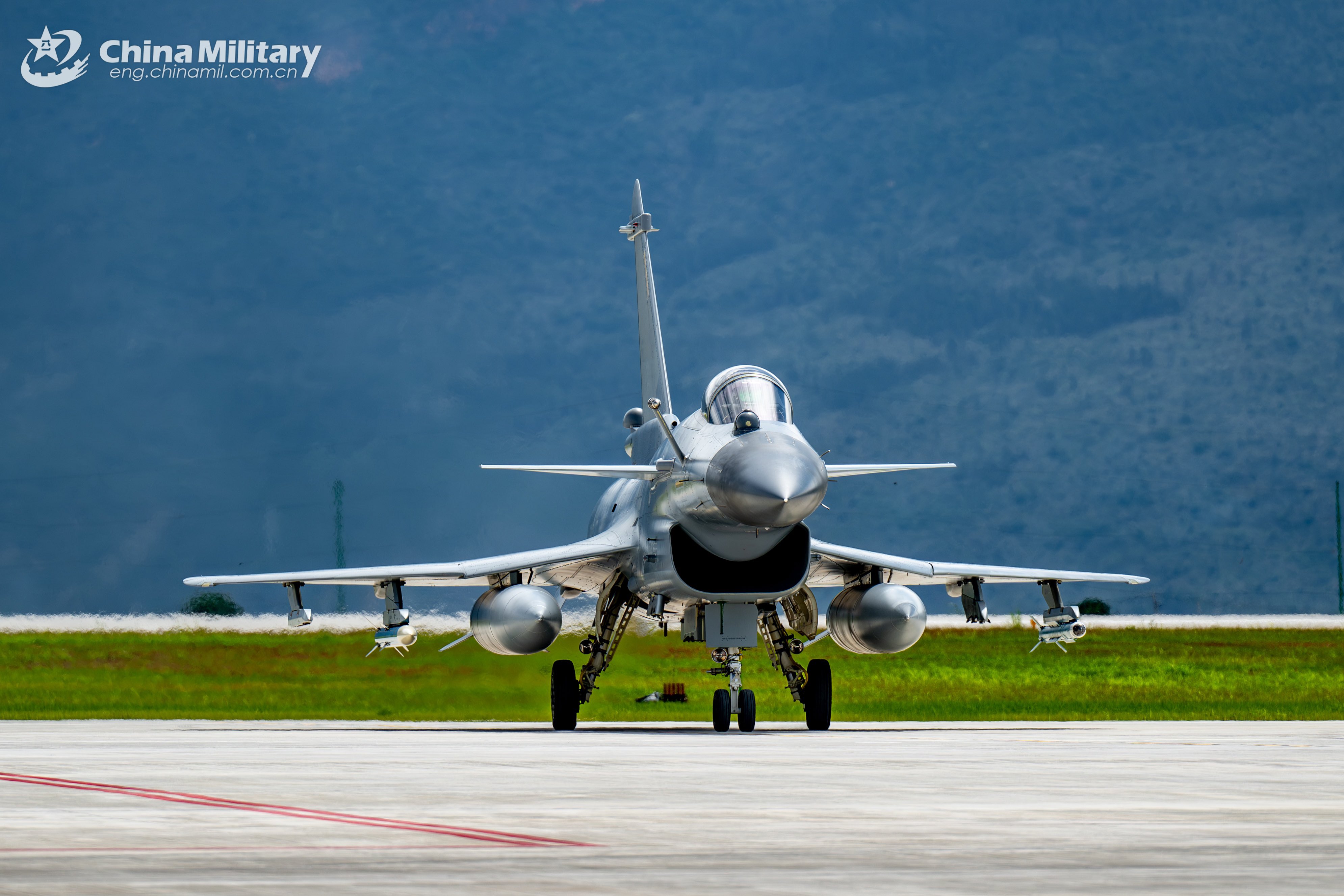

Gv-eeMjbcAAVA-3 (3980×2653)

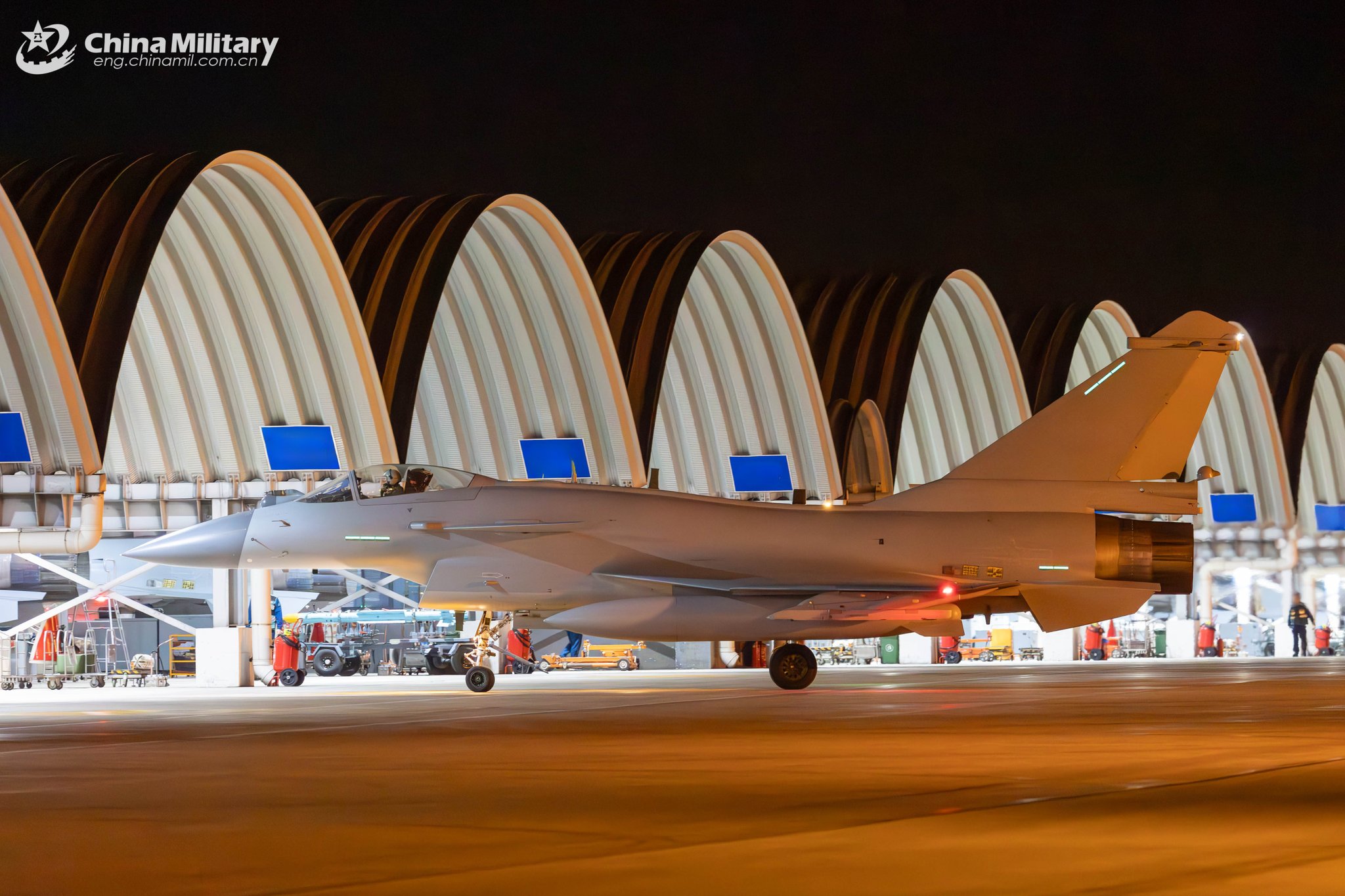

GtKlIQ4aYAEgFtO (2048×1365)
Sina Visitor System
Sina Visitor System

[Keil礦ision5]

草，才发现微博的图床不能直接这么用，小丑了

如果要找参考图的话，X上的中国军号，微博上的中国军号/前站起飞/万全等等官媒与航空摄影师都是很好的来源。

Spoiler

@前站起飞 的个人主页 - 微博
@万全 的个人主页 - 微博
@中国军号 的个人主页 - 微博

[Keil礦ision5]

补充挂掉的图

雷达罩色差

Spoiler

Sina Visitor System

进气道唇口

Spoiler

Sina Visitor System
Sina Visitor System
Sina Visitor System

导弹告警传感器

Spoiler

Sina Visitor System
Sina Visitor System

垂尾根部进气口

上C下S

Spoiler
