Discussione sulle bombe in dotazione agli aerei Italiani

​Questo topic ha l’obiettivo di raccogliere dati, informazioni, documenti riguardo le bombe in dotazione agli aerei italiani (a beneficio di quanti volessero approfondire particolarità, caratteristiche e struttura dei nostri ordigni).
(This topic is to collect data, informations, documents about the bombs carried by the Italian planes)

CR.32 bis e CR.32 quater:

Spoiler

attacchi ventrali per 1 bomba da 100kg oppure 2 bombe da 50kg

Report Bis

CR.42 :

Spoiler

attacchi alari per 2 bombe da 100kg oppure 2 bombe da 50kg
Report

cr_42_rep_bombe

GALLERIA FOTOGRAFICA



3.jpg?w=491&h=309&ssl=1

BA.88 :

Spoiler

2 bombe da 250kg, oppure 3 bombe da 100kg, oppure 3 bombe da 50kg (Pag. 4 del nomenclatore e Pag.359-365 del manuale)

RE.2002 :

Spoiler

Ventrali - 630kg P.D, 500kg, 480kg P, 420kg P, 250kg, silurotto (530kg-650kg-580kg).
Alari - 160kg (C.S oppure P), 100kg (T, oppure M, oppure S.P, oppure C.S), 50kg T, 15kg M, 12kg Mtr.

(Pag. 190-191 del manuale, Pag. 21 manuale carichi)

re2002_056

RE.2005 :

Spoiler

Ventrali- FINO A 1000kg (ovvero: 1 bomba da 1000kg, oppure 1 bomba da 800kg, oppure 1 bomba da 500kg, oppure 1 bomba da 250kg)
Alari- FINO A 160kg (ovvero: 2 bombe da 160kg, oppure 2 bombe da 100kg, oppure 2 bombe da 50kg).
(Pag. 6 del nomenclatore)

Galleria fotografica

1332636735_re2005bomba.png.3515808bdf526
unknown
unknown

BR.20 (Tutte le versioni):

Spoiler

2 bombe da 800kg, oppure 2 bombe da 500kg, oppure 4 bombe da 250kg, oppure 4 bombe da 160kg A.S, oppure 12 bombe da 100kg (M. oppure T.), oppure 12 bombe da 50 (T.), oppure 12 bombe da 20kg (C.V oppure I.). Nella seconda tendina le configurazioni miste.
(come da Pag. 83-84 del manuale del BR.20M e da Pag. 66 del manuale del BR.20)

unknown

P.108 :

Spoiler

7 bombe da 500kg, oppure 7 bombe da 250kg, oppure 20 bombe da 160kg, oppure 34 bombe da 100kg, oppure 34 bombe da 50kg. (come da Manuale Tav. XVI e XIX)

2 Likes


Schede tecniche sulle Bombe Italiane



(I dati sono il risultato di documentazione raccolta proveniente da fonti Italiane,Britanniche , Spagnole e Americane)

Bombe Gas
Bomba 100C

Bomba 500C

Bombe Incendiarie
Bomba 20 I

Bomba 70 I.P.

Bombe Marittime

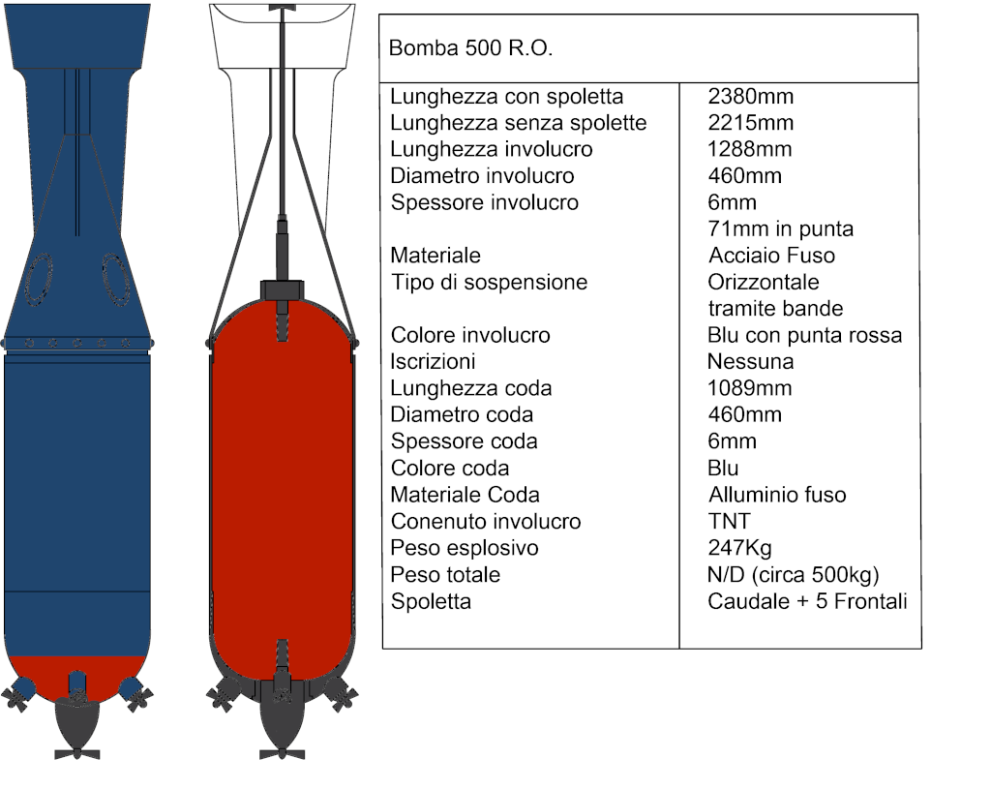

Bomba da 500Kg RO

Bomba da 160Kg
------da rifare-----

Bombe Semi-Perforanti

Bomba 100M

Bombe Perforanti

Bomba da 160Kg

Bomba da 630 P.D.

Bombe ad Alto Esplosivo

Bomba 100T

Bomba 250

Bomba 500

Bomba 800

Fonti:
“Armamento, nozioni teoriche per gli allievi piloti (Rodolfo Gentile 1940)”
“Catalogo de Municiones, Clase D.- Bombas (Ejército del Aire 1948)”
“Ministero Dell’Aeronautica, Tavole Didattiche D’armamento”
“625846 - Italian Bombs & Fuzes N°17-805 (Col. A.D. Merriman 1948)”
“Navweps OP 1668 Italian & French Explosive Ordnance (Chief of Bureau of Naval Weapons 1946)”
“Bollettino d’archivio dell’ufficio storico della M.M. (Marina Militare 2019)”
“Mine Disposal Handbook, Part V, Italian Underwater Ordnance (1945)”

LEGGENDA ABBREVIAZIONI BOMBE

P. = Perforante
P.D.= Perforante Dirompente
C. = Chimica
C.S = Contro Sommergibili

A.S = Anti Sommergibili
C.N = Contro Navi

C.V = Contro Velivoli
Mtr = a mitraglia
I = Incendiarie
O = ad Orologeria
T. = Torpedine
M. = Mina

3 Likes

Dici che si vedrà mai l’impianto nebbiogeno sugli aerei nelle partite terrestri? Sarebbe una bella aggiunta se usato bene.

Comunque, guardando bene mancano due bombe, almeno, alla lista. La 680/640 kg a ossigeno liquido per il Reggiane 2001, e la 1.000 kg per l’A.R.P. e l’A.R.4.


2 Likes

Sono mancanti appositamente per via della scarsità di dati a disposizione

BlueBeta, abbiamo delle foto per la mille chilogrammi SC.
Due per l’esattezza.

2 Likes

@BlueBeta
(Non riesco a caricare le ultime due foto singolarmente e il motivo mi sfugge)

5 Likes

CR.32 del tenente Duilio Fanali (160 Squadriglia) in Libia con le bombe da 50 kg (presumo).
[Ali d’Italia 4: Fiat CR 32]


CR.42AS in Libia, 387 Squadriglia, 158° Gruppo, con 2 bombe da 50 kg.
[Ali d’Italia 4: Fiat CR 32]

[Ali d’Italia 1: Fiat CR 32]

2 Likes

Credo che tutte siano del “CR 42” e non 32 come indicato. Comunque ho segnato e ne discuterò. Grazie mille

1 Like

non sembra male come si prospetta la cosa, l’aggiunta di nuovi ordigni per la nostra aeronautica

2 Likes

Aspe in che senso?
Le prime foto sono al 100% dei 32.
Non ho capito cosa intendi.

2 Likes

Non ho ben capito neanche io onestamente.

2 Likes

Bomba planante sperimentale da 500 kg.
Sono curioso di sapere che aereo effettivamente avrebbe potuto montare un ordigno del genere, soprattutto considerando che sono foto del 24 / 9 / 1937.

1 Like

Gli S.79 (ma non ricordo quando entrarono in servizio) o i mitici inespugnabili Ba.65.

2 Likes

Aaaaaaa… le foto rotte mi impediscono di ammirare la magnificenza di questo post!

Ernesto Breda!

1 Like

Che linee pazzesche! Forse il problema è che ci focalizziamo sulla forma e non sulla sostanza

1 Like

What about



Fotobomba?
(Italian Fotobomba (AH, 1945) | Secret Projects Forum)

1 Like

Ewww! Cos’è? Comunque è interessante l’idea non so però se avrebbe potuto funzionare

1 Like

Bomba a collisione sotto un Ba.65.
