来源：CPMIEC精密机械的PPT
链接：Sina Visitor System
省流：

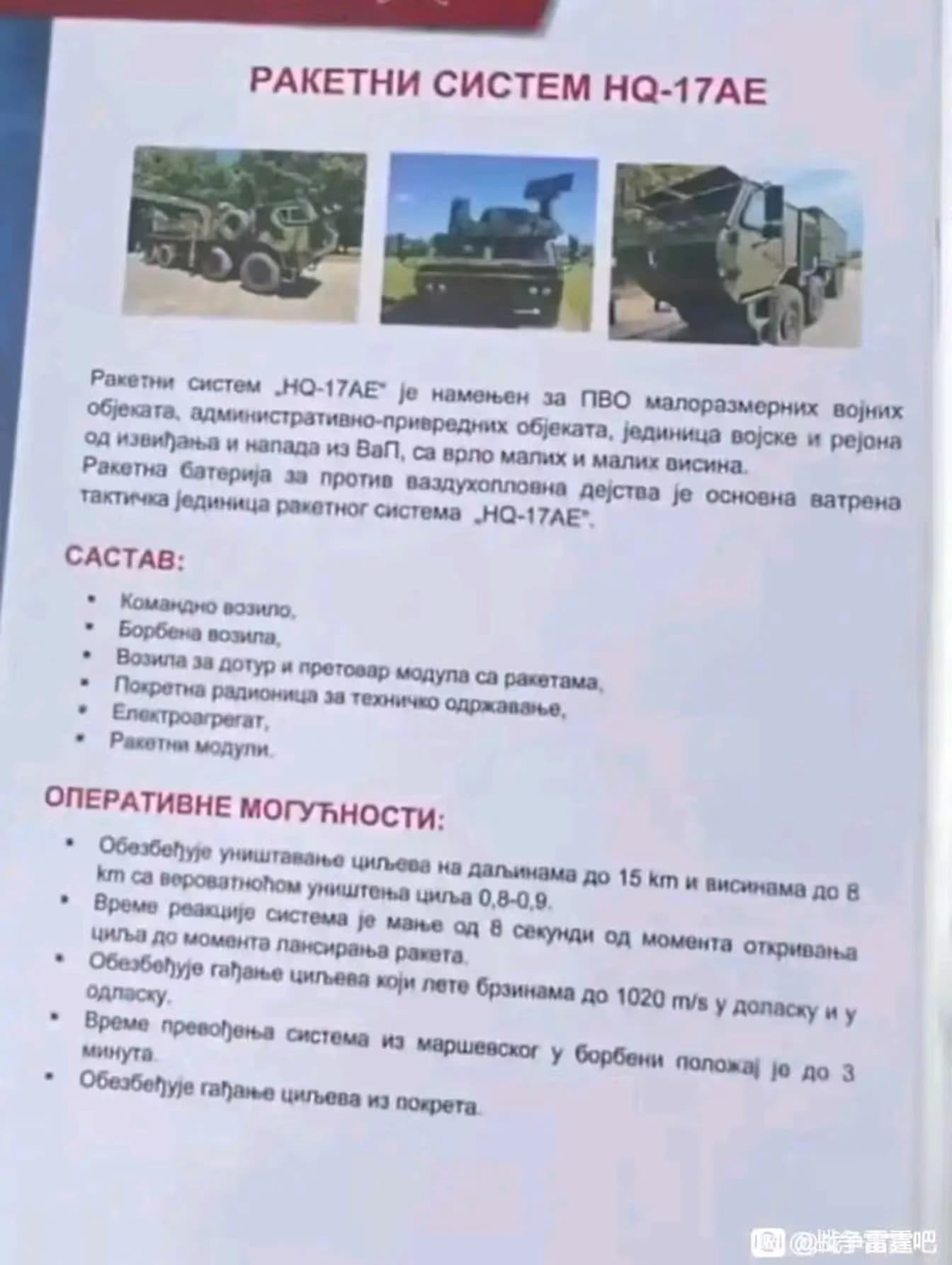

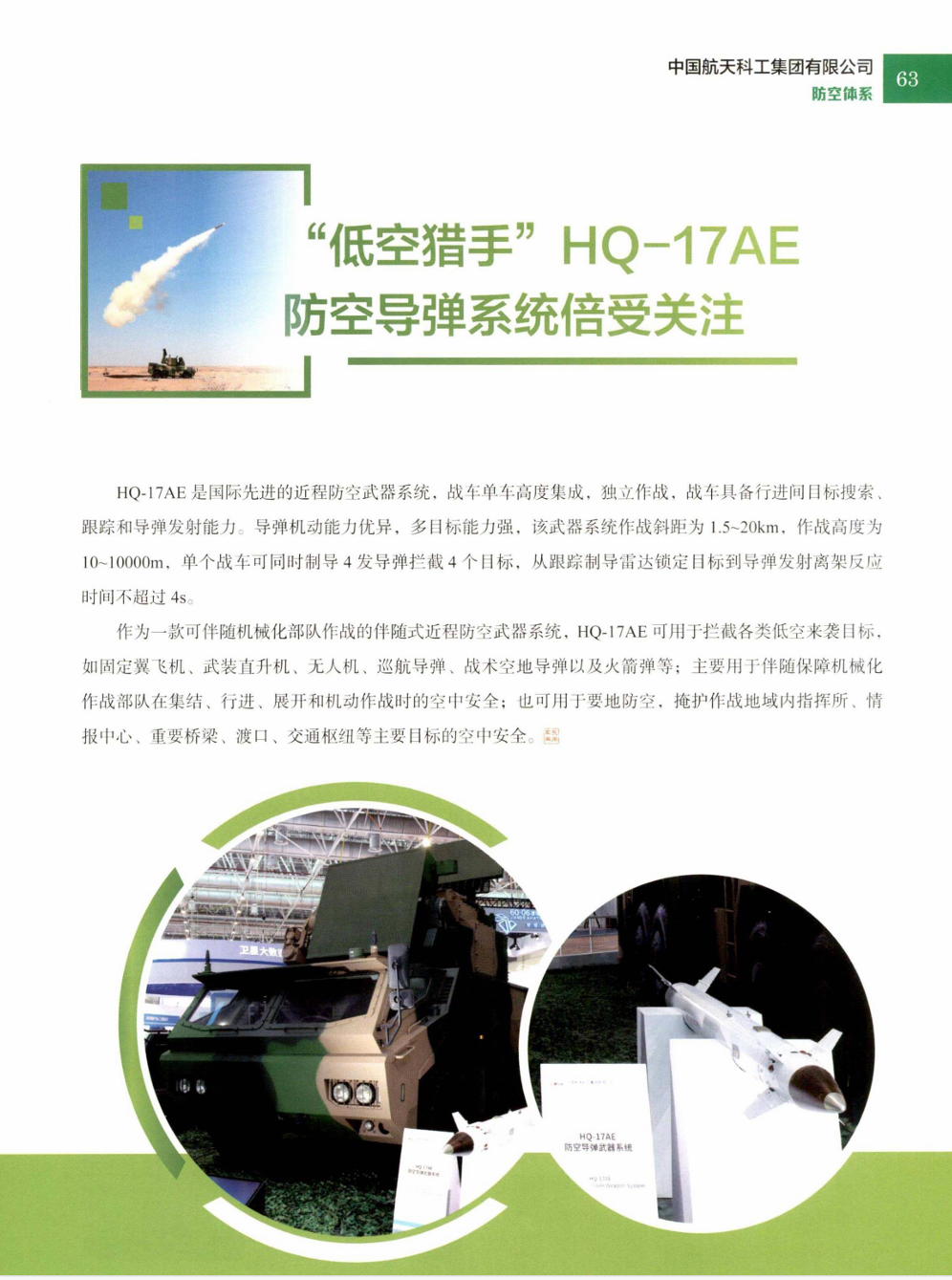

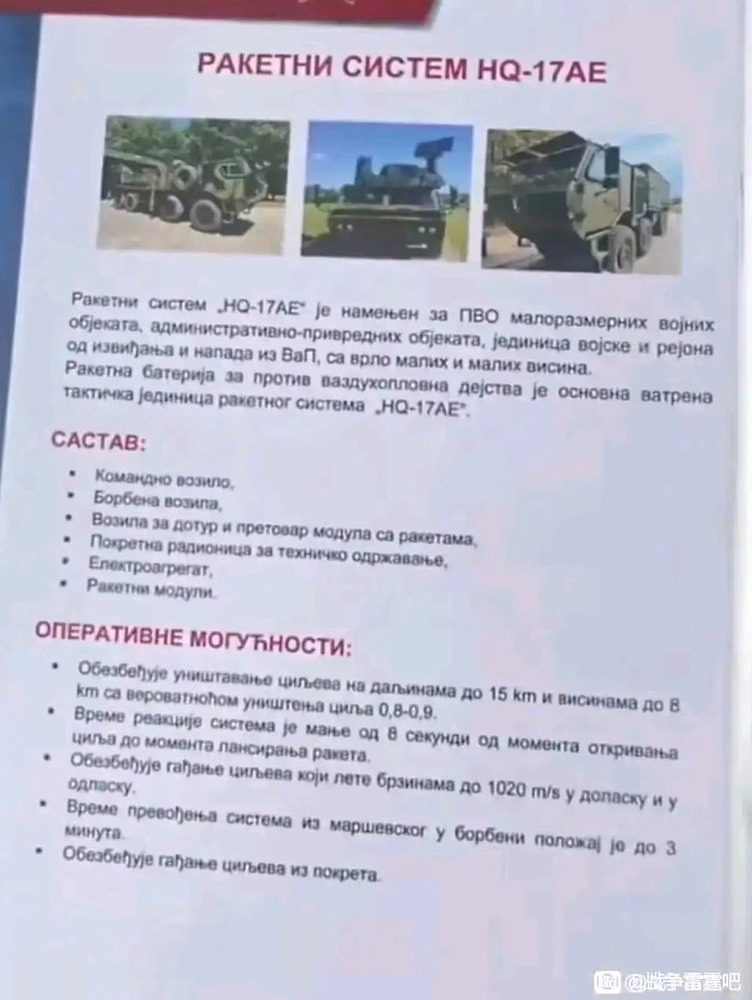

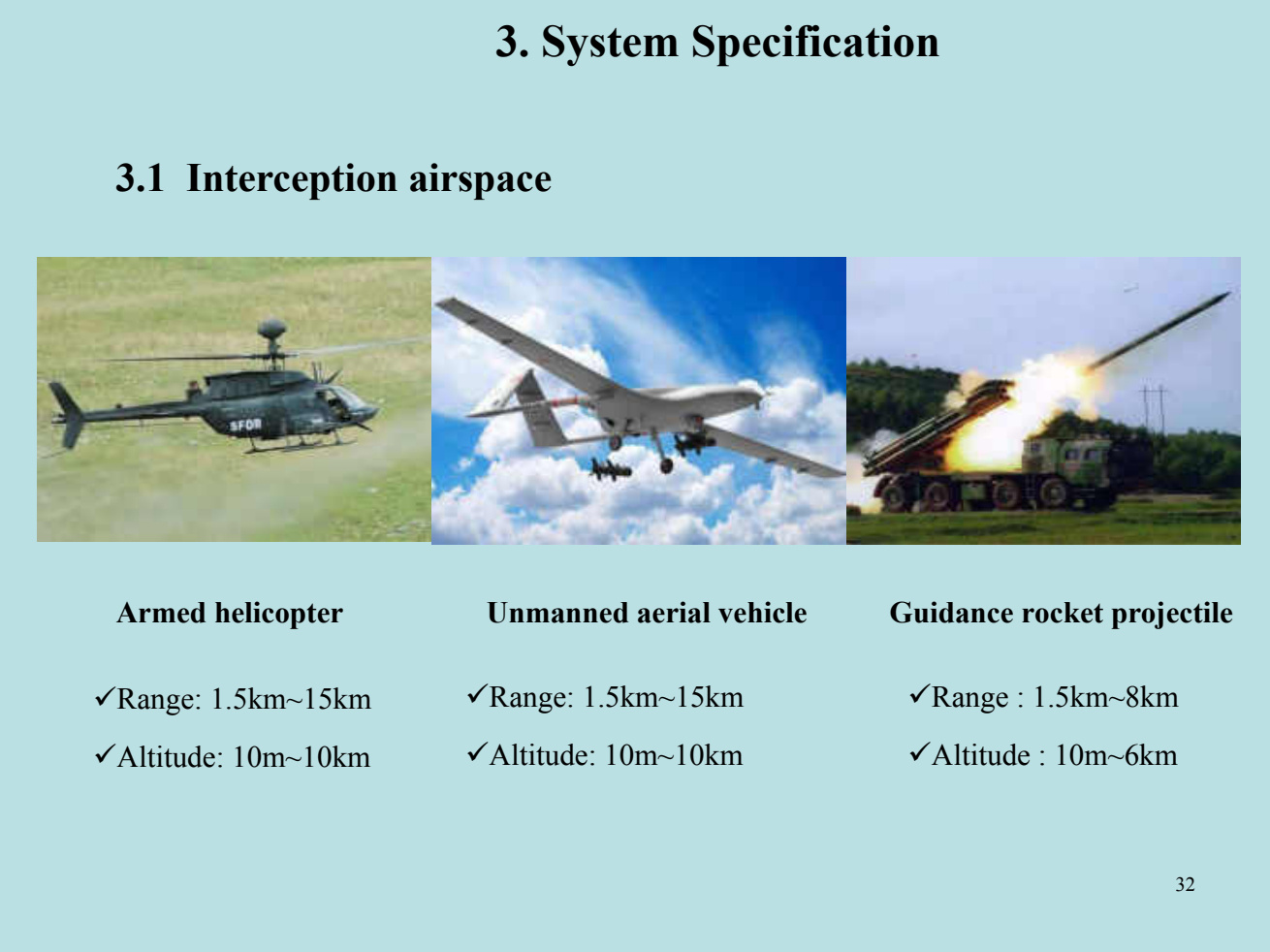

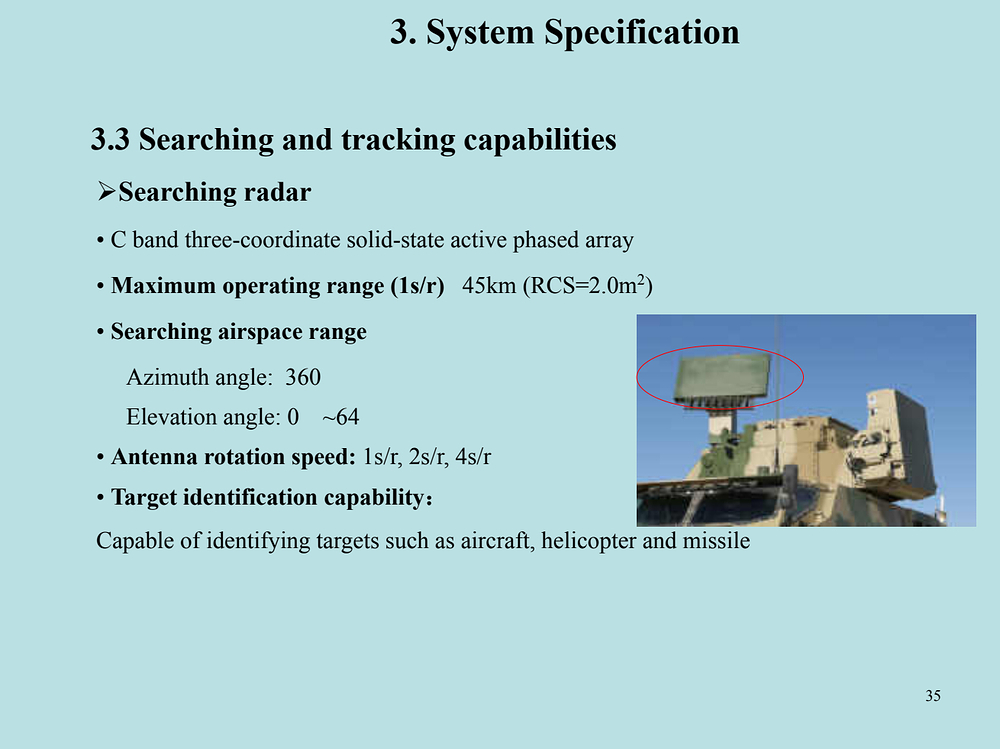

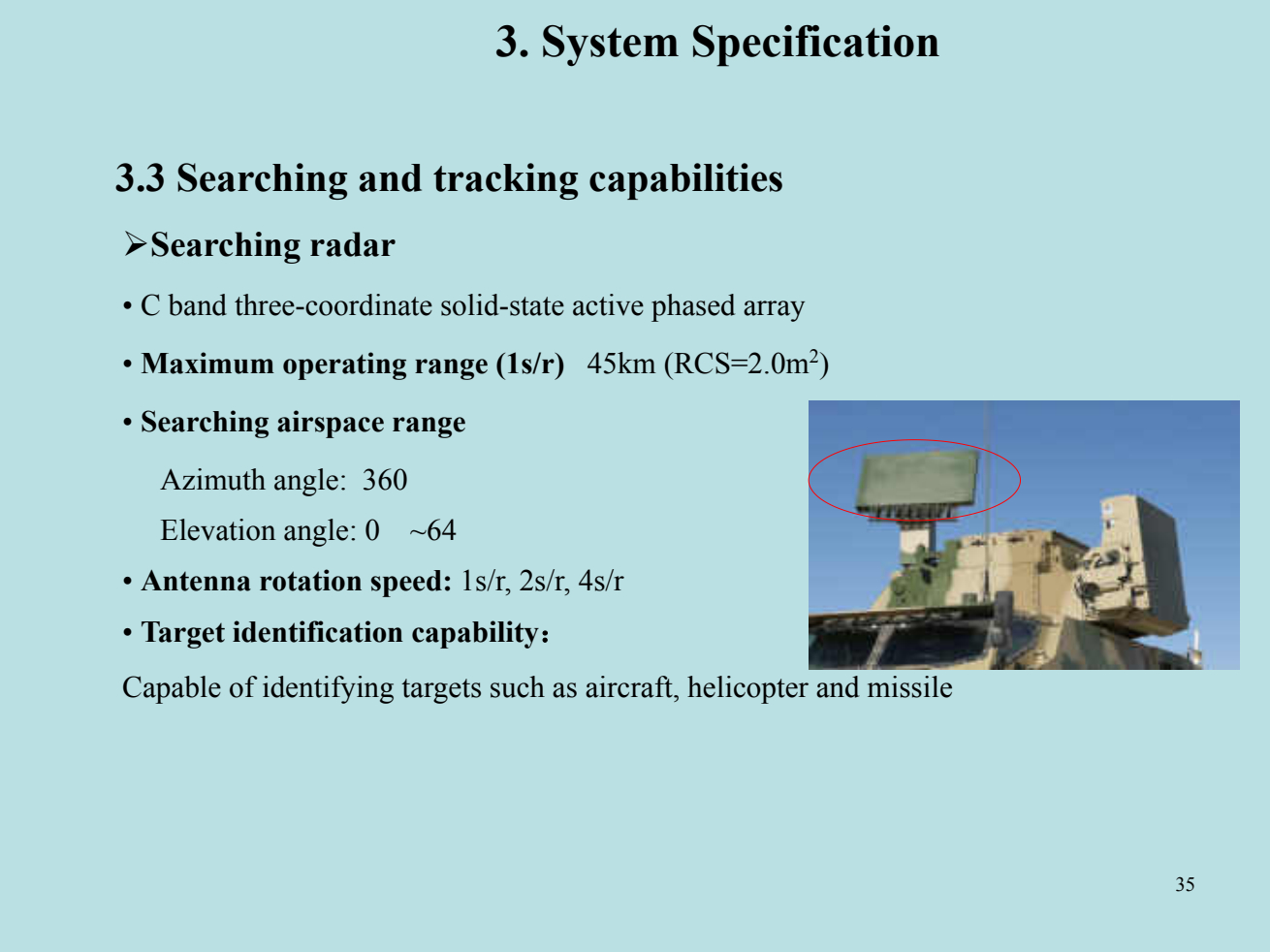

1.搜索雷达： C 波段三坐标固态有源相控阵
最大作用距离：（1 秒/转） 45 千米（对于雷达散射截面=2.0 平方米的目标）
搜索空域范围 方位角：360 度 俯仰角：0 至 64 度
天线旋转速度：1 秒/转、2 秒/转、4 秒/转
目标识别能力：能够识别飞机、直升机和导弹等目标

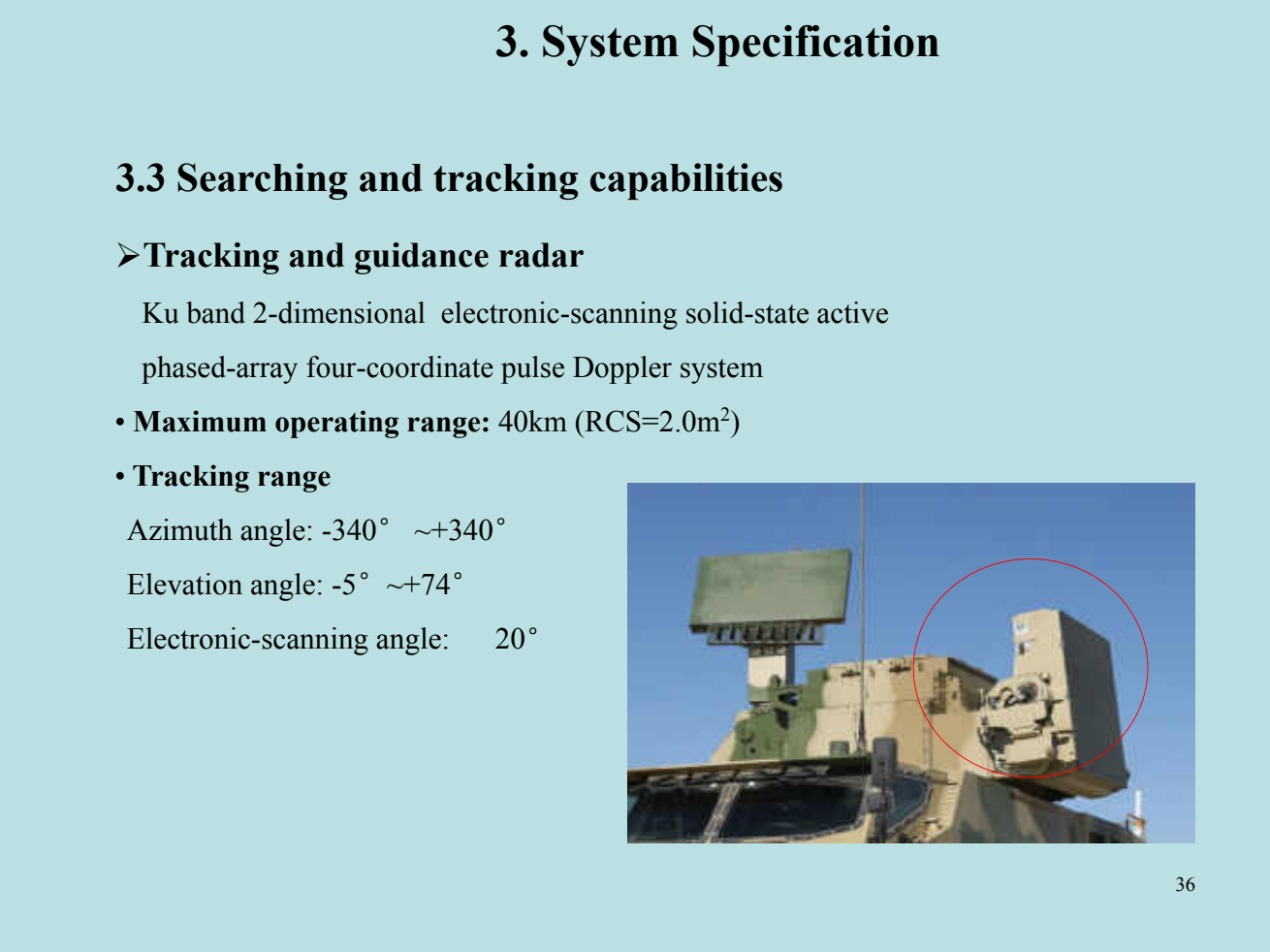

2.火控雷达：Ku 波段二维电子扫描固态有源相控阵四坐标脉冲多普勒系统
最大工作距离：40 千米（雷达散射截面 = 2.0 平方米）
跟踪范围
方位角：-340° 至 +340°
俯仰角：-5° 至 +74°
电子扫描角：20°

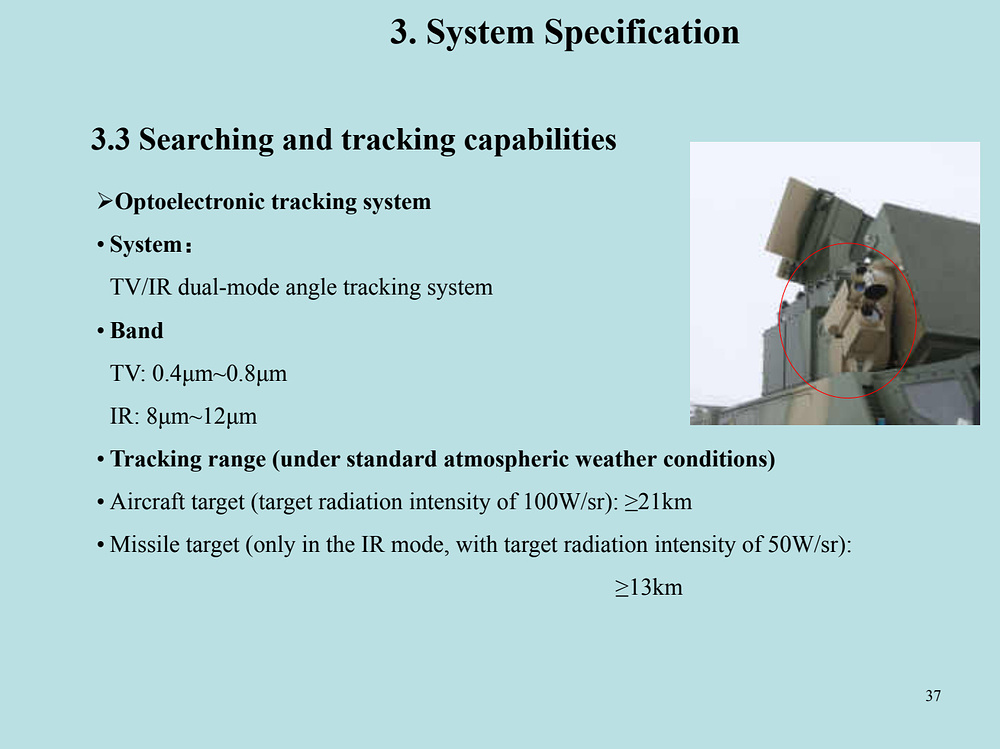

3.光电系统：电视/红外双模式角度跟踪系统
波段
电视：0.4μm~0.8μm
红外：8μm~12μm
跟踪范围（在标准大气天气条件下）
飞机目标（目标辐射强度为 100W/sr）：≥21 千米
导弹目标（仅在红外模式下，目标辐射强度为 50W/sr）：≥13 千米

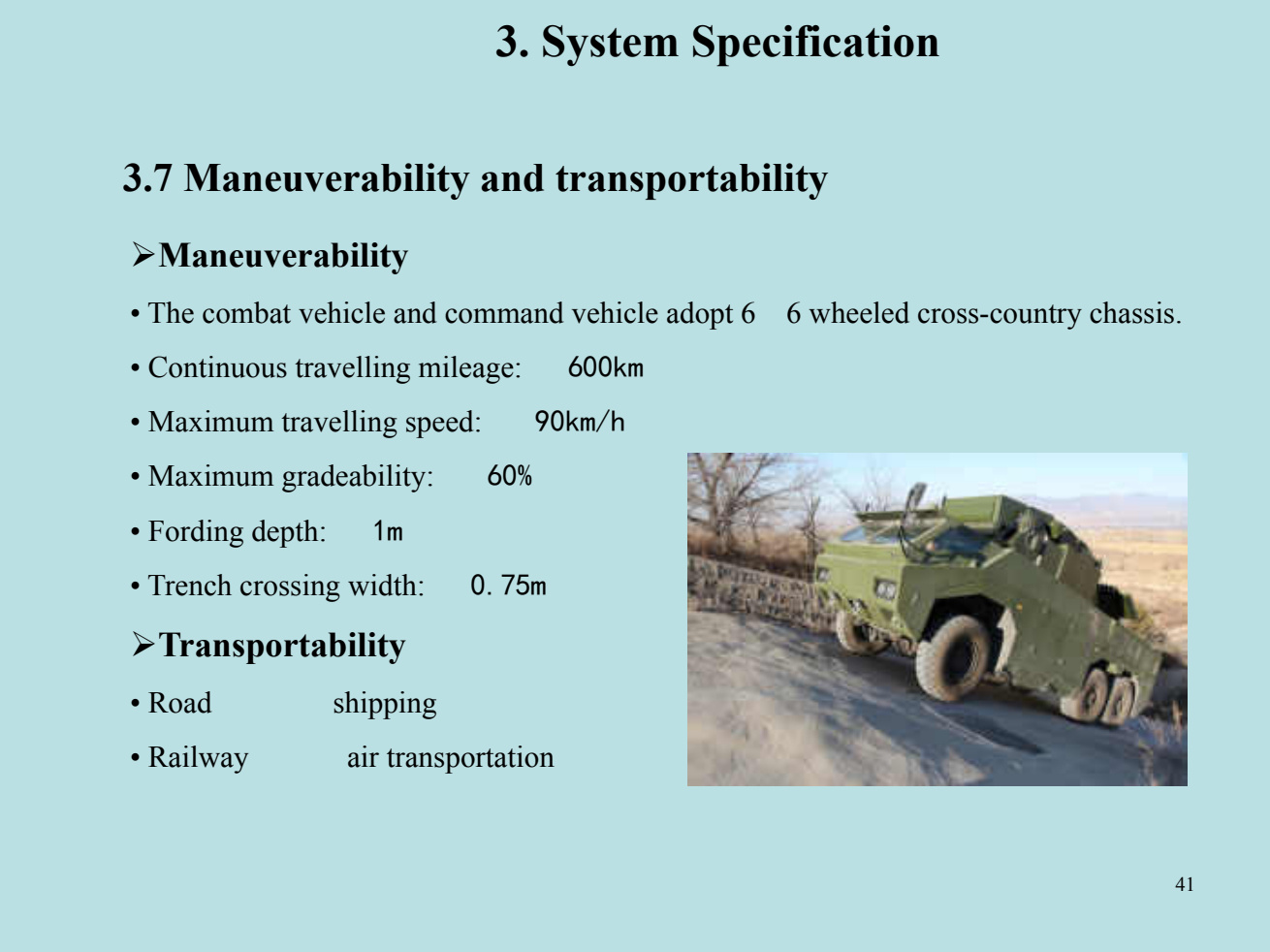

4.轮式底盘
战斗车辆和指挥车辆采用 6×6 轮式越野底盘。
连续行驶里程：600 千米
最大行驶速度：90 千米/小时
最大爬坡度：60%
涉水深度：1 米
越壕宽度：0.75 米
运输性
公路运输 铁路运输 航空运输

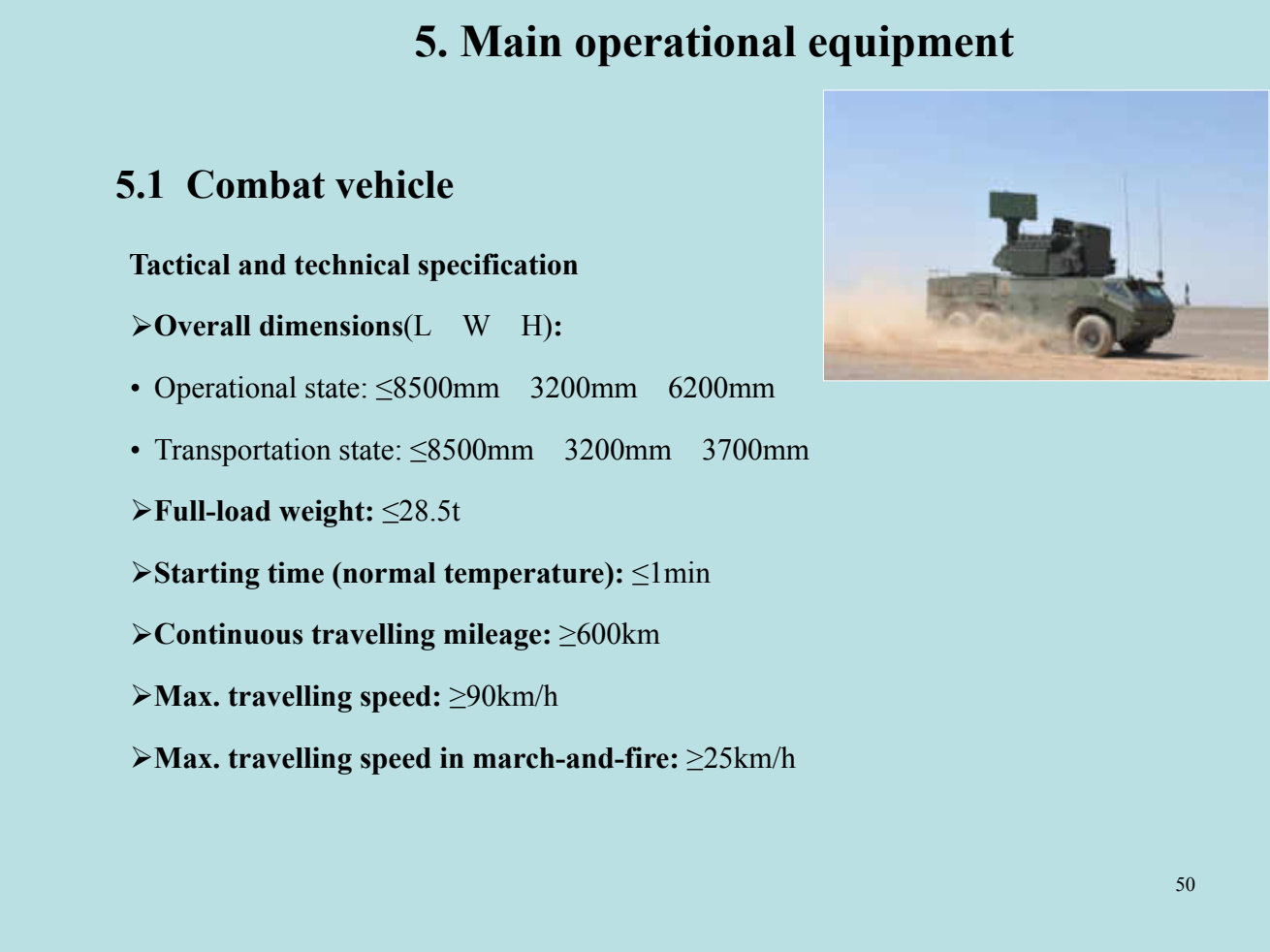

总体尺寸（长×宽×高）：
作战状态：8500 毫米×3200 毫米×6200 毫米
运输状态：小于 8500 毫米×3200 毫米×3700 毫米
满载重量：小于 28.5 吨
启动时间（常温）：小于 1 分钟
连续行驶里程：≥600 千米
最大行驶速度：≥90 千米/小时
行进间射击最大行驶速度：≥25 千米/小时

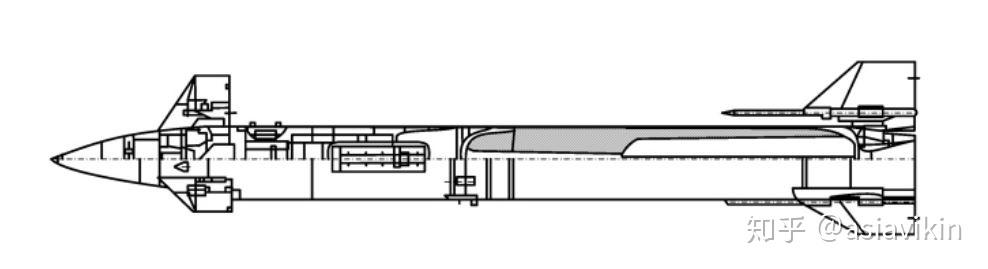

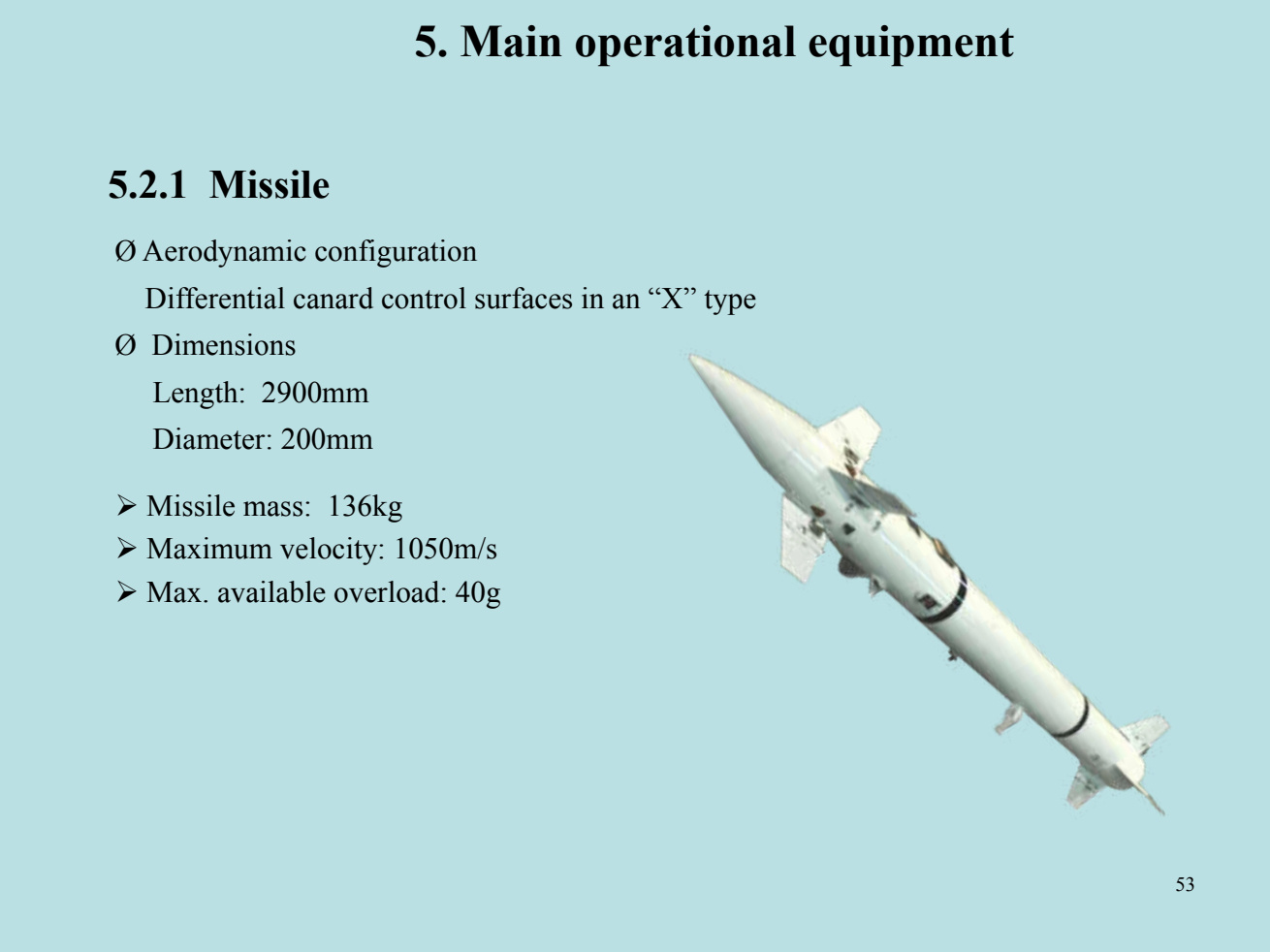

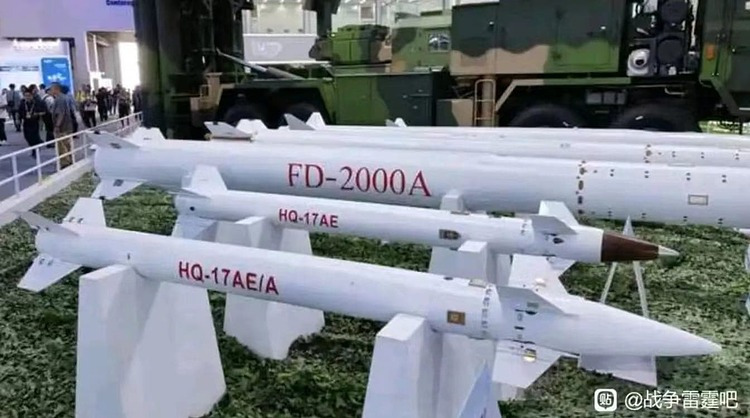

5.导弹
气动布局
“X”型差动鸭式控制面
尺寸
长度：2900 毫米 直径：200 毫米
导弹质量：136 千克
最大速度：1050 米/秒
最大可用过载：40g

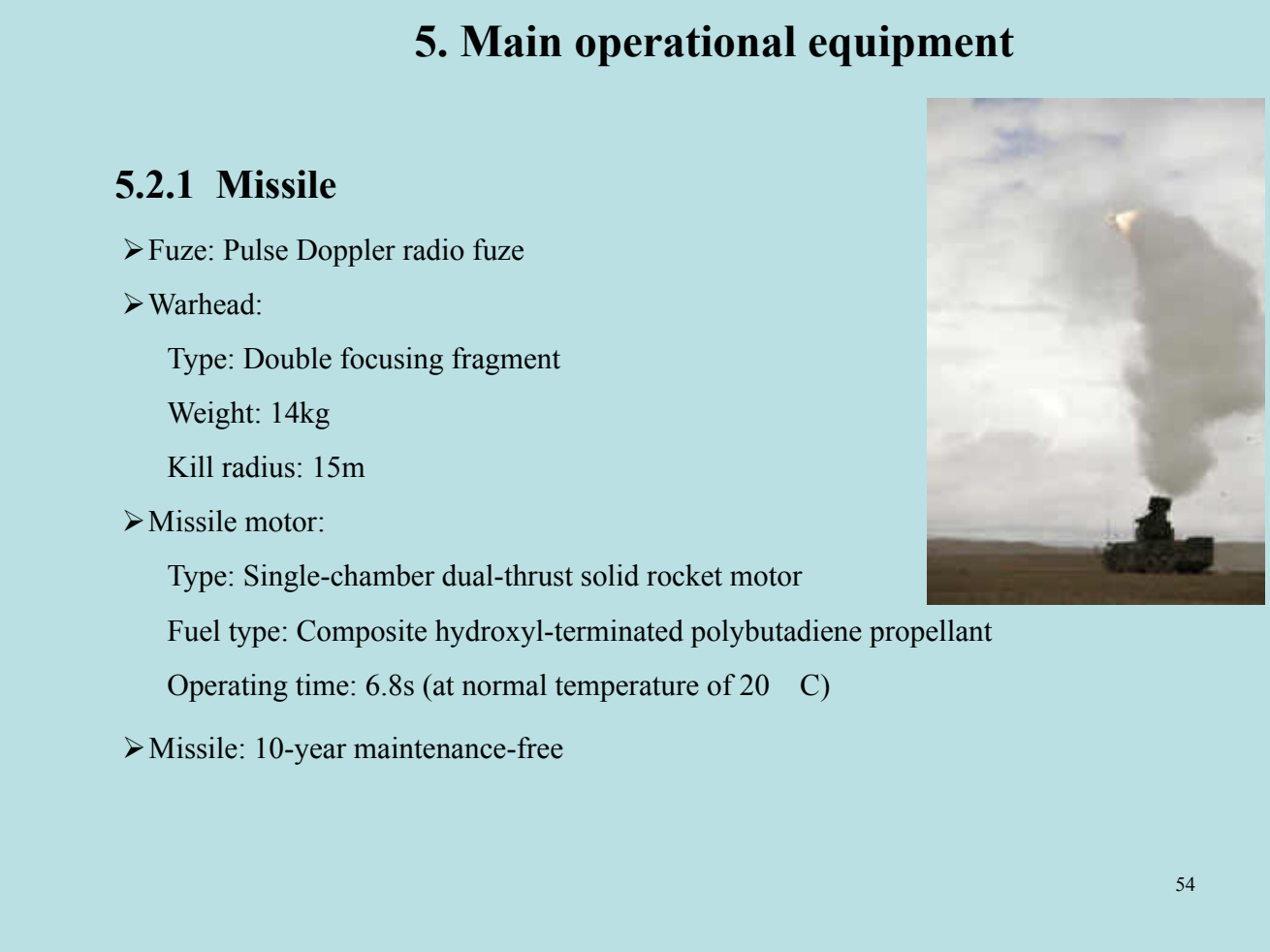

引信：脉冲多普勒无线电引信
战斗部：
类型：双聚能破片
重量：14 千克
杀伤半径：15 米
导弹发动机：
类型：单室双推力固体火箭发动机
燃料类型：复合端羟基聚丁二烯推进剂
工作时间：6.8 秒（在 20 摄氏度的正常温度下）
导弹：10 年免维护
